Увеличение дальности действия ключа УАЗ ПАТРИОТ



Многие «свежеиспеченные» владельцы УАЗ Патриот, по мере увеличения срока владения автомобилем, сталкиваются с некоторыми конструктивными недостатками. К одним из недостатков, можно отнести, ограниченный радиус действия штатного дистанционного ключа. Несмотря на то, что, по логике, заводской автомобиль должен иметь полностью постоянные параметры, радиус действия дистанционного ключа у разных автомобилей варьируется. Но, как правило, радиус действия ключа не превышает нескольких метров. Это вызывает неудобства. Ситуация усугубляется, если двери вашего автомобиля «зашумлены». В этом случае, ключ может не срабатывать с первого раза, даже если вы находитесь у самого автомобиля.



К одной из полезных доработок УАЗ Патриот своими руками, можно отнести самостоятельное увеличение дальности действия штатной сигнализации. Реализация данной доработки УАЗ Патриот по времени займет не более часа Вашего времени. Для этого понадобится паяльник, припой, небольшой отрезок медного провода.

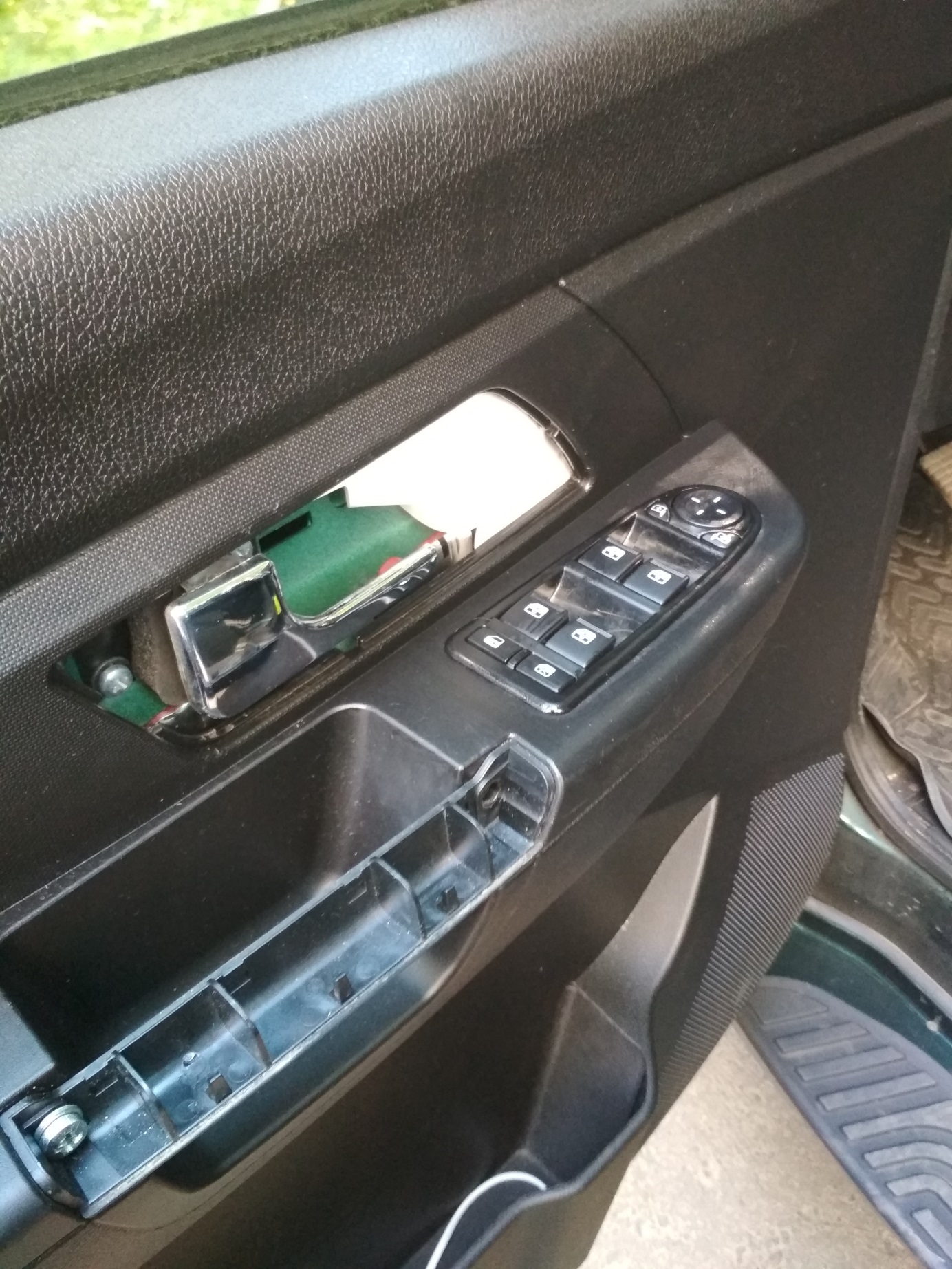

Антенна, принимающая сигнал с ключа, находится в водительской двери автомобиля, в модуле управления стеклоподъемниками (см. фото 1)



uvelichenie-dalnosti-deistvija-klucha-uaz-patriot

Фото 1. Модуль управления стеклоподъемниками

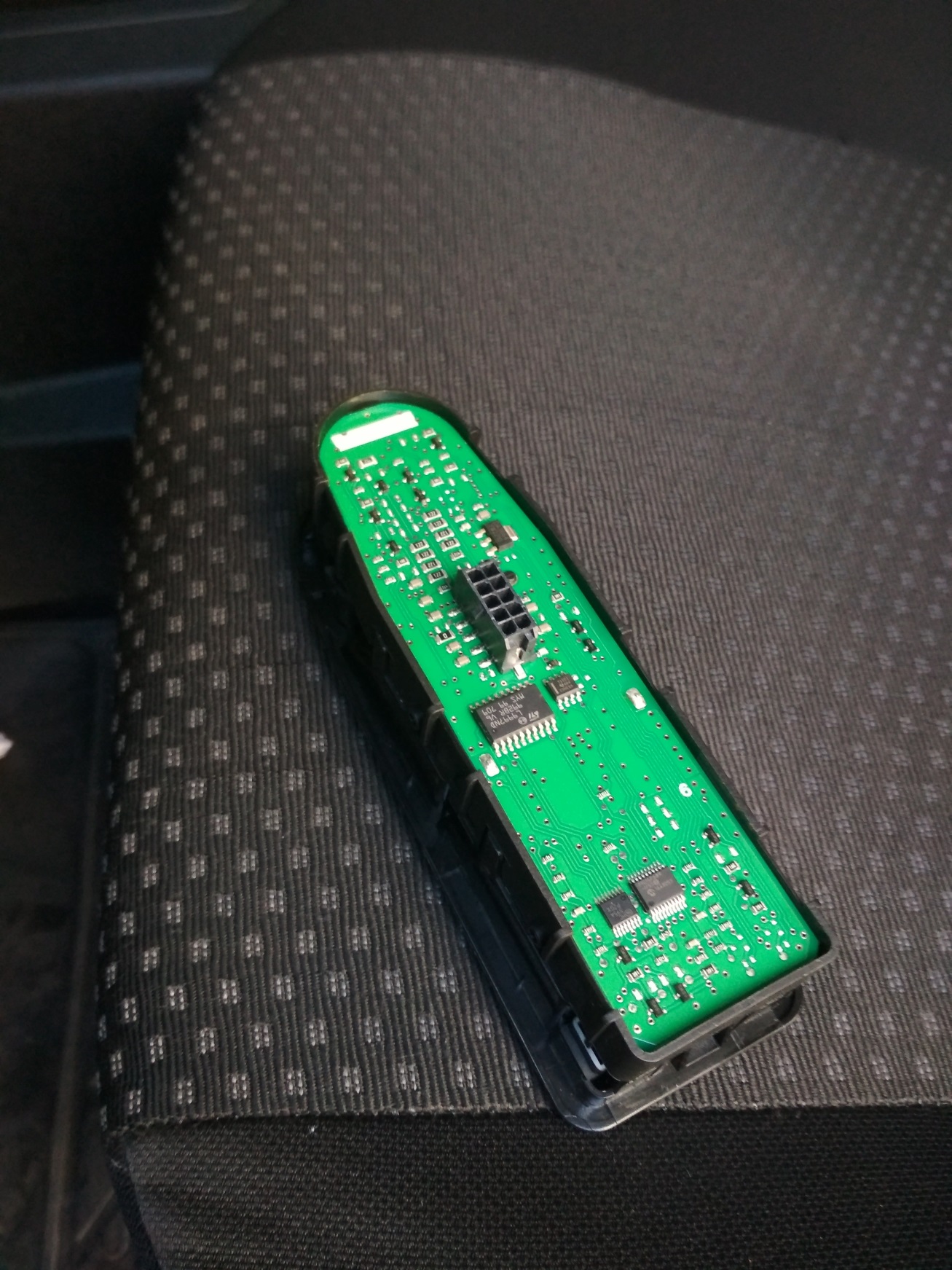

В первую очередь, необходимо извлечь модуль из пластиковой обшивки двери. Для этого не надо разбирать обшивку. Модуль можно вытащить используя пластиковую лопатку, аккуратно подковырнув её. Далее отсоединяем разъем. Разъем непременно провалится в недра обшивки двери, если его не зафиксировать липкой лентой (возникают большие сомнения, что его получится достать, не разбирая дверную обшивку). Далее разбираем модуль и извлекаем печатную плату из корпуса.



uvelichenie-dalnosti-deistvija-klucha-uaz-patriot-1



uvelichenie-dalnosti-deistvija-klucha-uaz-patriot-2

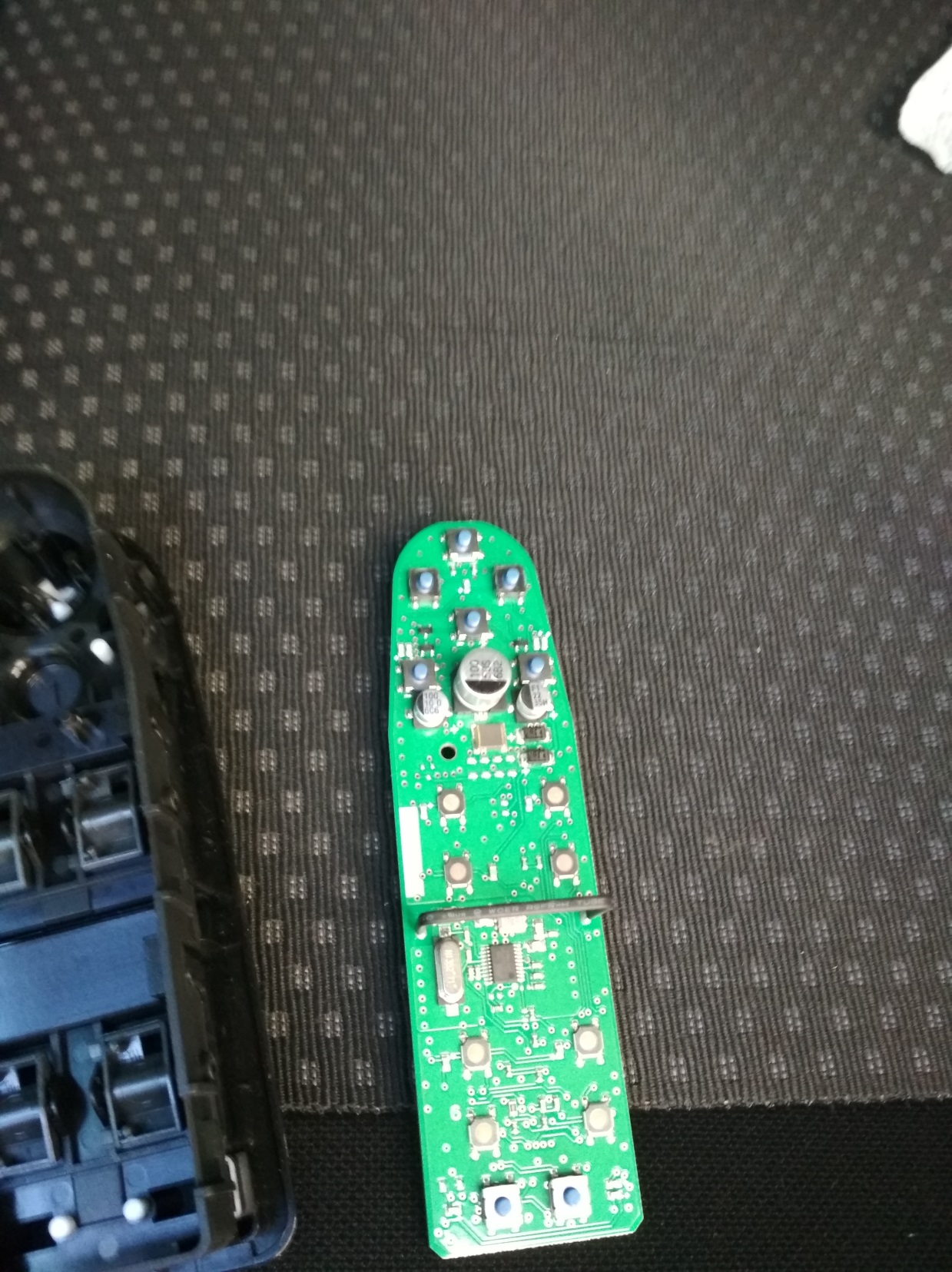

На обратной стороне печатной платы находится П-образный кусок провода, который жестко зафиксирован пайкой на печатной плате с двух сторон. Это и есть та самая антенна, которая выполняет свои функции весьма посредственно. Причём, одна из сторон этой антенны, припаяна только лишь для фиксации и не несет никакого функционала кроме этого.

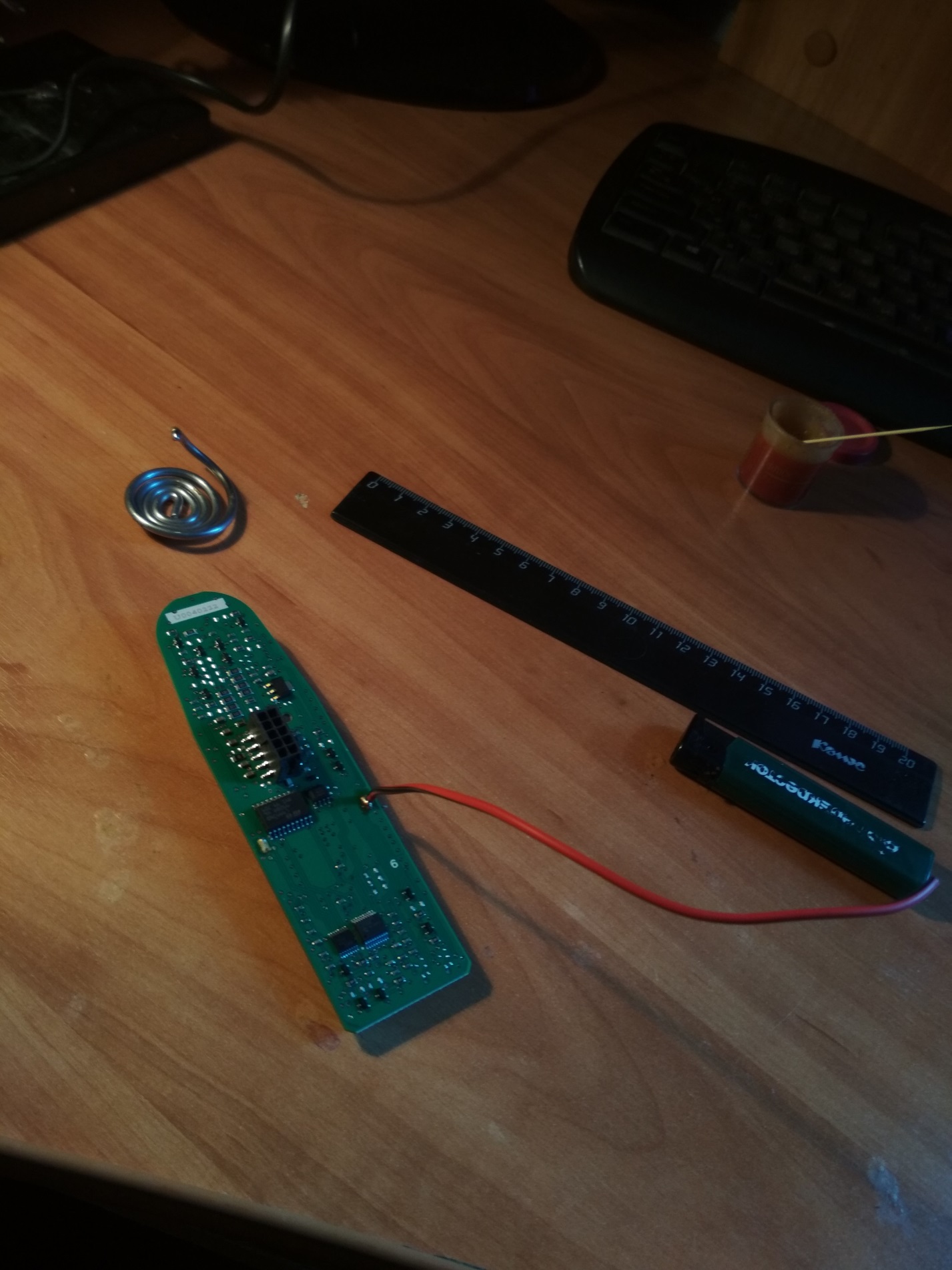

Берём предварительно прогретый паяльник и отпаиваем этот провод. При этом не забудьте выкинуть его в мусорку. Далее запаиваем провод, длиной около 17 см (важно!) в функциональное отверстие (к которому подходит дорожка на печатной плате)

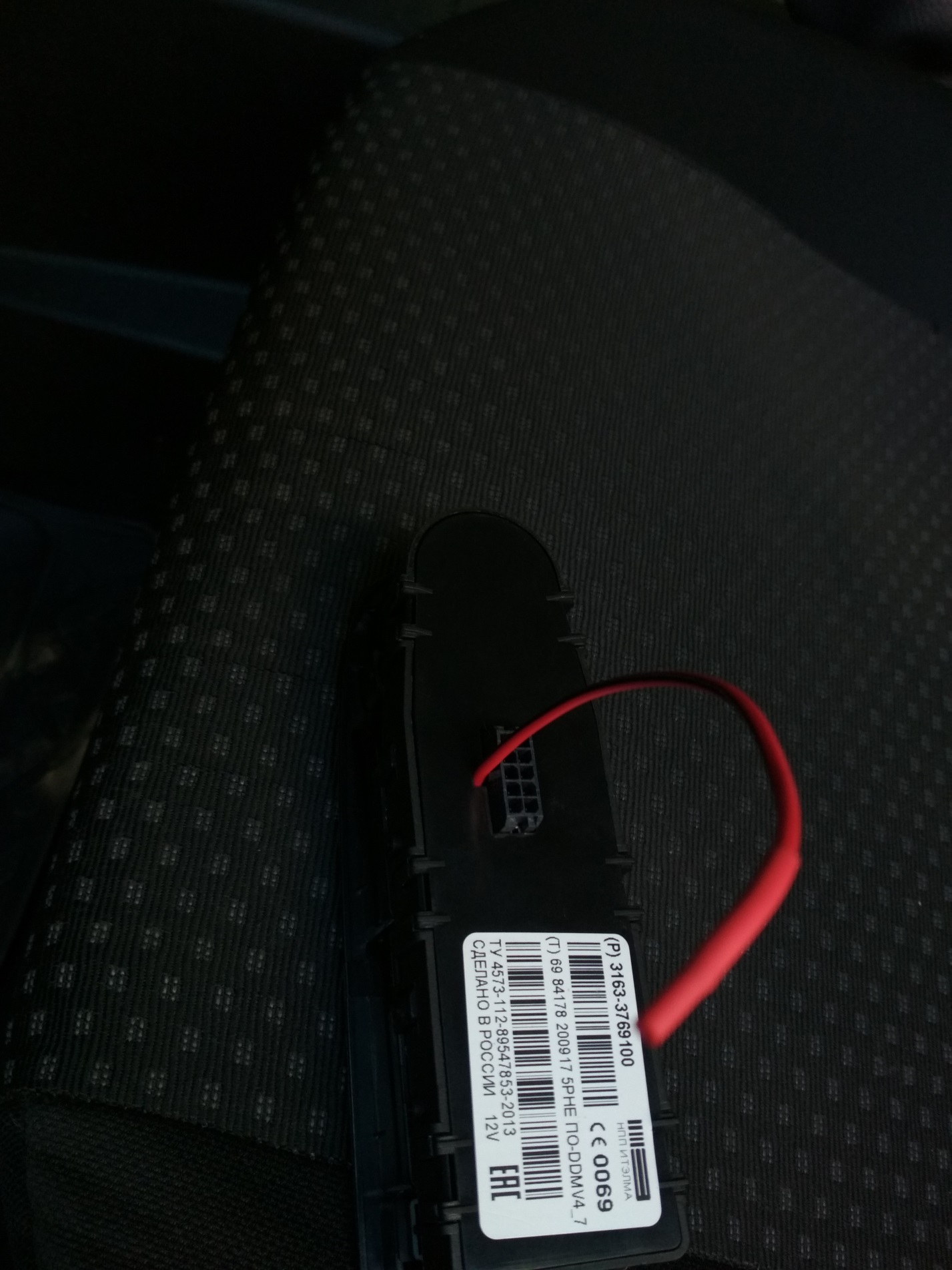

Паять лучше со стороны противоположной, от той на которой находилось штатная антенна. Это связано с тем, что так проще вывести провод наружу, через отверстие в корпусе модуля, как показано на фото ниже.



uvelichenie-dalnosti-deistvija-klucha-uaz-patriot-3



uvelichenie-dalnosti-deistvija-klucha-uaz-patriot-4



Конец провода, желательно заизолировать. Вставляем разъем, или же пытаемся его вытащить из недра дверной обшивки, вставляем модуль обратно в штатное место. Проверяем на работоспособность.



Дальность действия ключа после доработки, опять же, у всех разная. В нашем случае дальность действия достигла 30 метров (двери шумоизолированны).



uvelichenie-dalnosti-deistvija-klucha-uaz-patriot-5



Путем несложных манипуляций и часа Вашего времени, удалось произвести доработку УАЗ Патриот своими руками, которая существенно улучшит удобство пользования автомобилем и позволит использовать функционал автомобиля более полноценно. К примеру, теперь можно использовать функцию поиска автомобиля на большой парковке какого-либо торгового центра. Спасибо за внимание.
