Полезная доработка «крутилки» на блоке управления РК ДАЙМОС



Давно обнаружившая себя «хворь» раздатки Даймос, а именно непроизвольное подключение и отключении переднего моста, давно породила массу информации по этому вопросу и его разрешению.


Для начала ознакомимся, поймем, почему так происходит:

Как видно из схемы, подпружиненные снизу контакты ходят по дорожкам платы крутилки. Со временем пружинки ослабевают, дорожки изнашиваются контактами, и соединение между дорожками теряется. А потеря соединения между дорожками 2H для модуля управления раздаточной коробкой однозначна сигналу "водитель перевел ручку в 4Н". Таким образом, получается, что вы рискуете подключить передний мост, когда вам это совершенно не нужно.
Очень важно что бы лечение этой проблемы было доступно любому уазоводу, который хоть раз в жизни держал паяльник и не может похвастаться мастерством его владения.
И так рецепт исцеления ниже будет представлен в пошаговой инструкции его материализации .

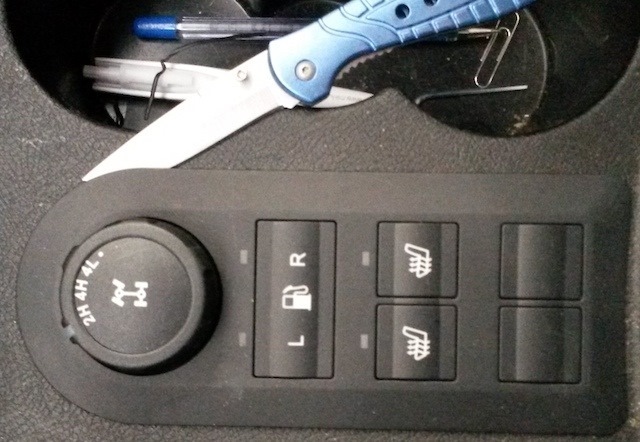

1.Тонким предметом снимаем крышку блока управления раздаточной коробки.

krutilka-uaz-patriot-rk-daymos-1

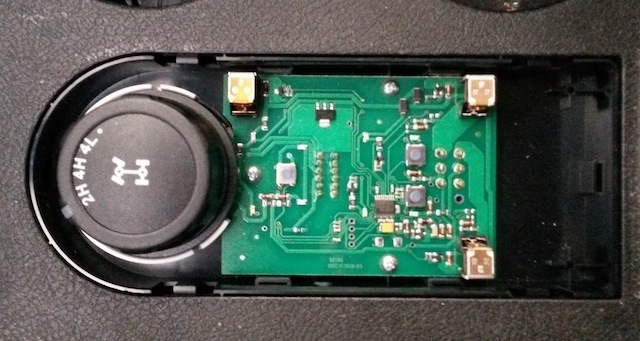

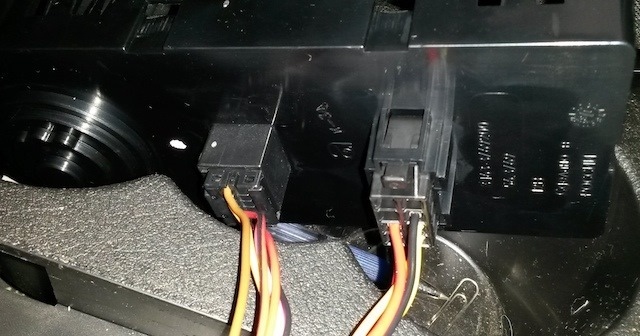

2.Отсоеденям кабеля и снимаем крутилку. фото 2-3



 krutilka-uaz-patriot-rk-daymos-2krutilka-uaz-patriot-rk-daymos-3

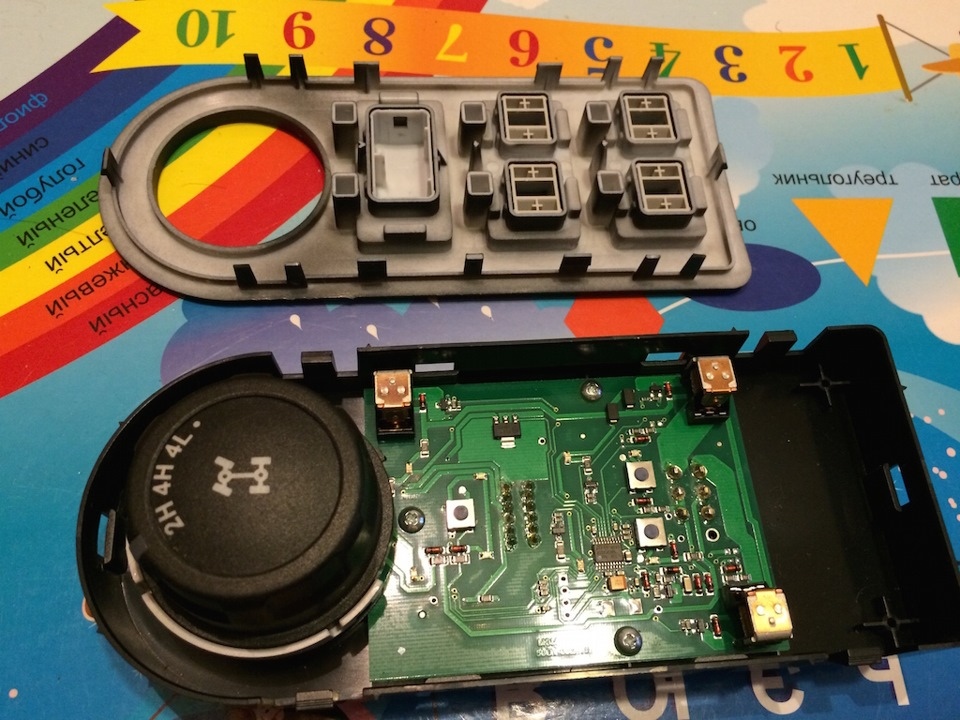

3.Открычивает шурупы (3 шт)вынимаем плату. фото 4



krutilka-uaz-patriot-rk-daymos-4

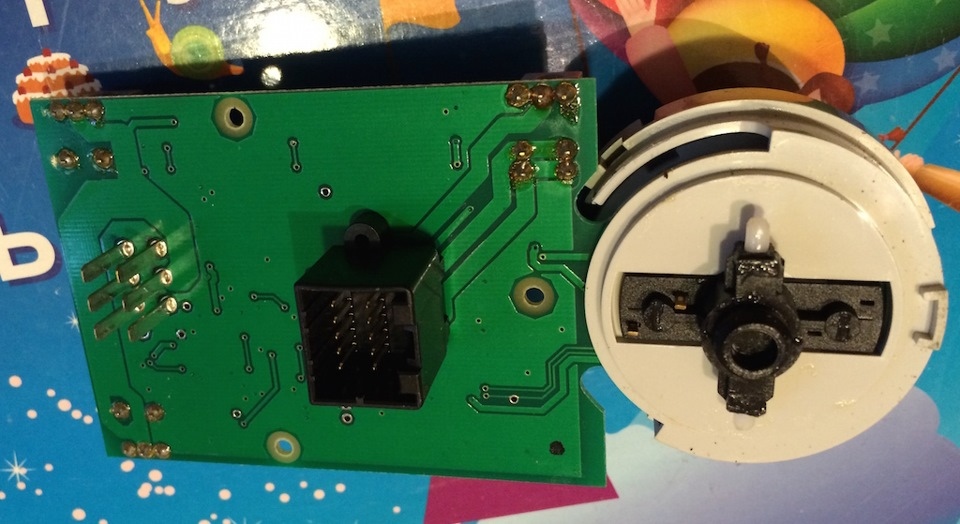

4. Сбоку на ручке есть защелки, их аккуратно расцепляем и снимаем ручку. Осторожно, не потеряете два усика на конце — они ничем не удерживаются.



krutilka-uaz-patriot-rk-daymos-5


5. Теперь откручиваем еще два шурупа, чтобы снять внутреннюю часть ручки.

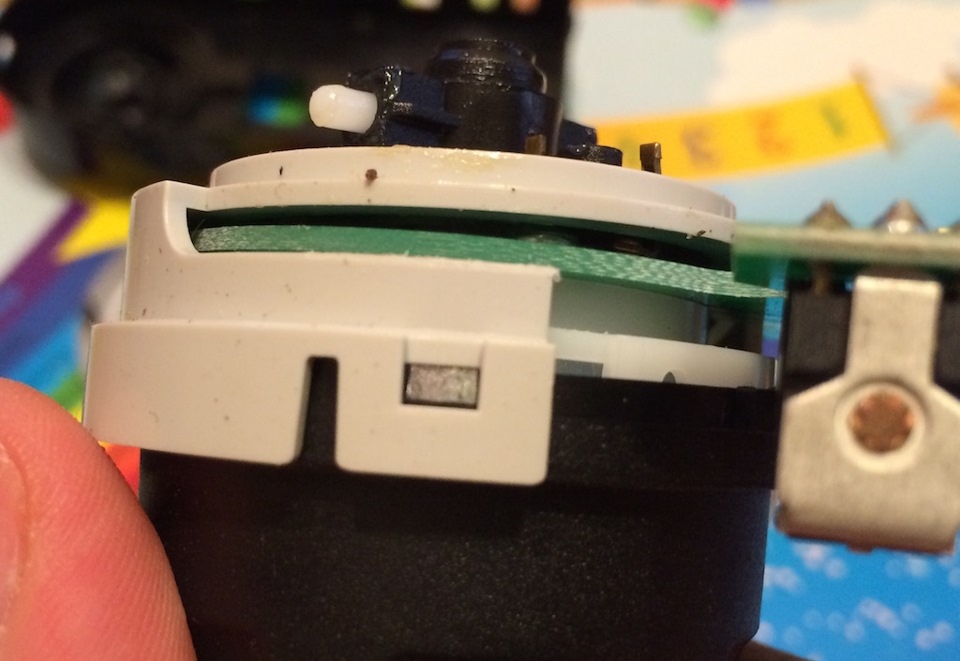

6. Теперь нам надо в этой части пропилить один паз под провода и сделать одно отверстие. Под паз в ручке даже есть уже готовый отлив.



krutilka-uaz-patriot-rk-daymos-6

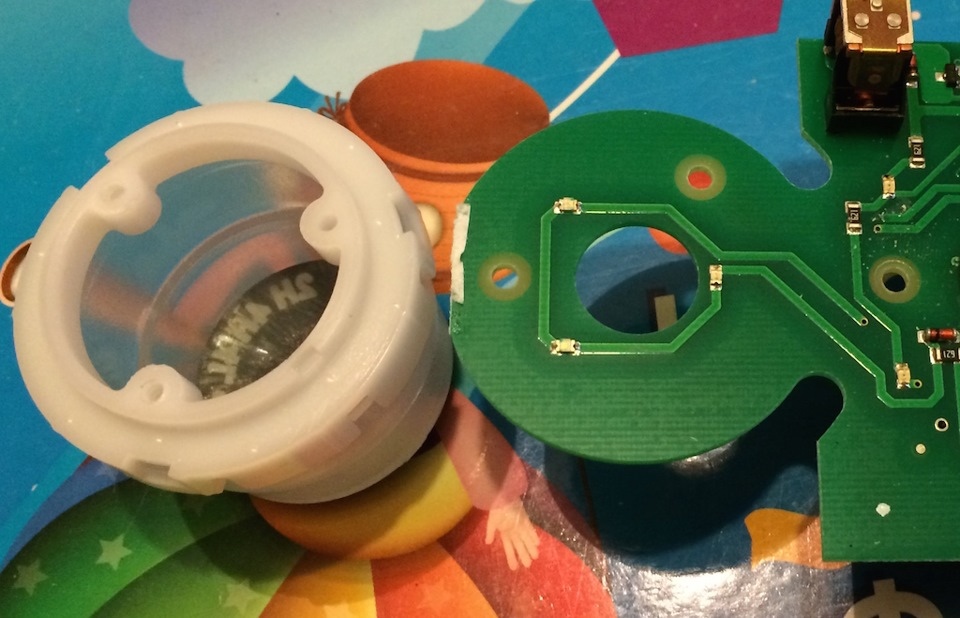

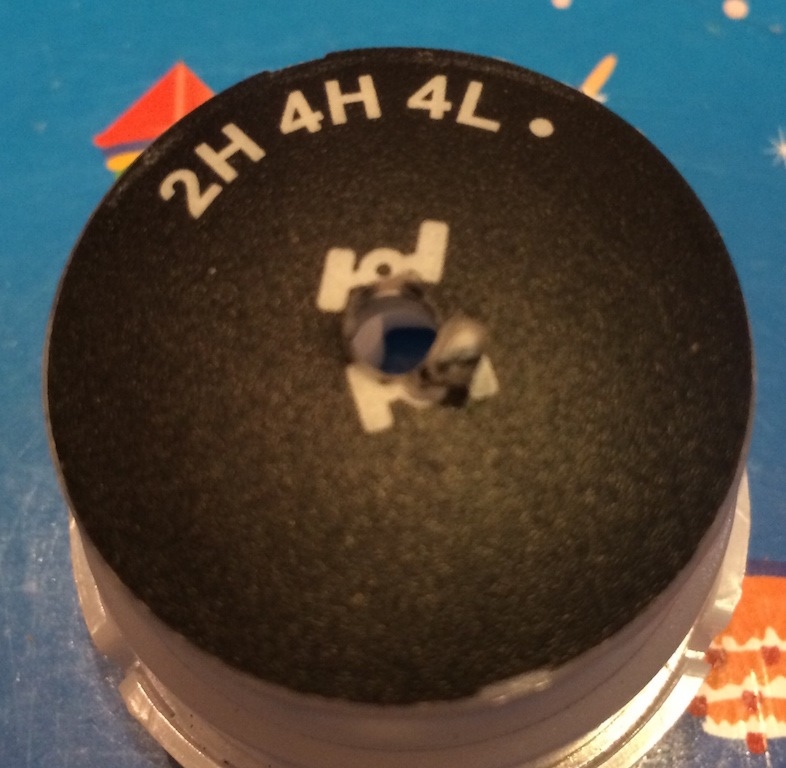

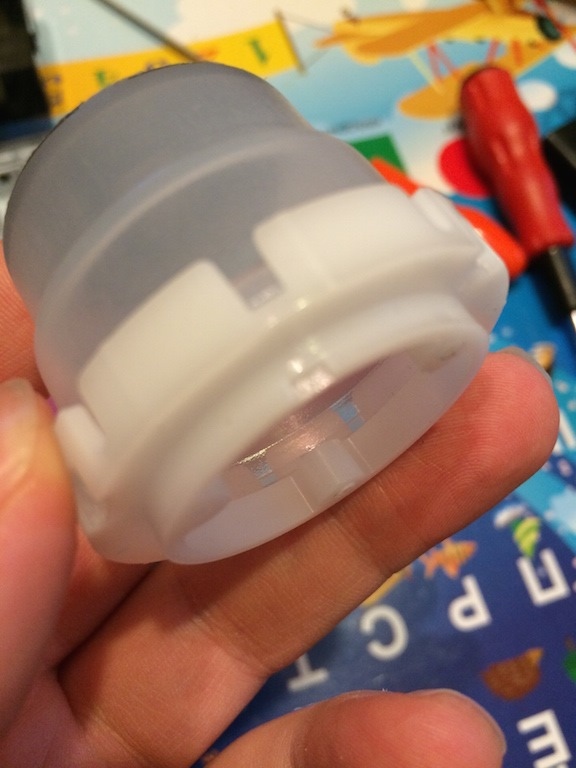

7. Отверстие рекомендуем делать в два этапа — сначала маленьким сверлом, затем большим.



krutilka-uaz-patriot-rk-daymos-7



krutilka-uaz-patriot-rk-daymos-8



krutilka-uaz-patriot-rk-daymos-9

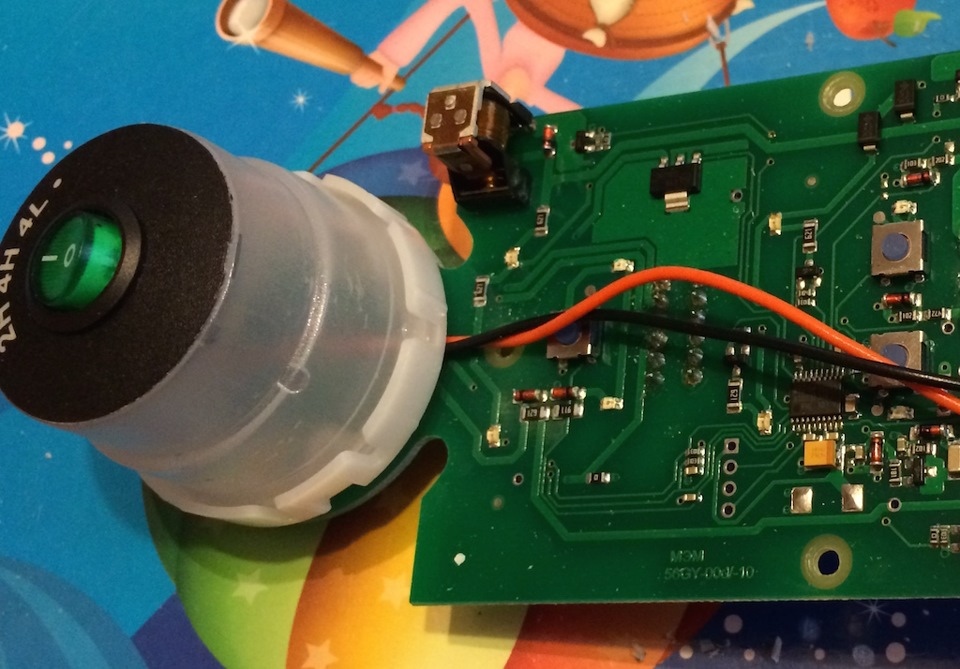

8. Достаем выключатель. Обычный выключатель, который умеет замыкать и размыкать подключенное к нему. Например, SMRS-102-2C3-G. Он небольшой, круглый . В самом дорогом магазине Москвы он стоит 14 рублей.



krutilka-uaz-patriot-rk-daymos-10


И припаиваем к нему два провода так, что бы в положении ВКЛ они были замкнуты (у этого переключателя два других замыкаются при выключенном положении, но они нам не нужны)



krutilka-uaz-patriot-rk-daymos-11

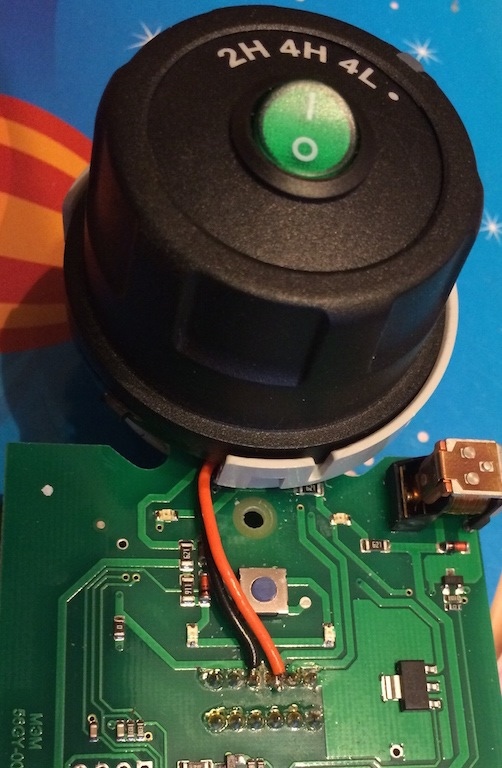

9. И после этого аккуратно подгоняем полученное отверстие под посадочное место выключателя. После сверла на 10мм это минут 10 работы надфилем. Тут главное — не переусердствовать.



krutilka-uaz-patriot-rk-daymos-12


10. После водружения кнопки на свое место наступает пора обрезки проводов.

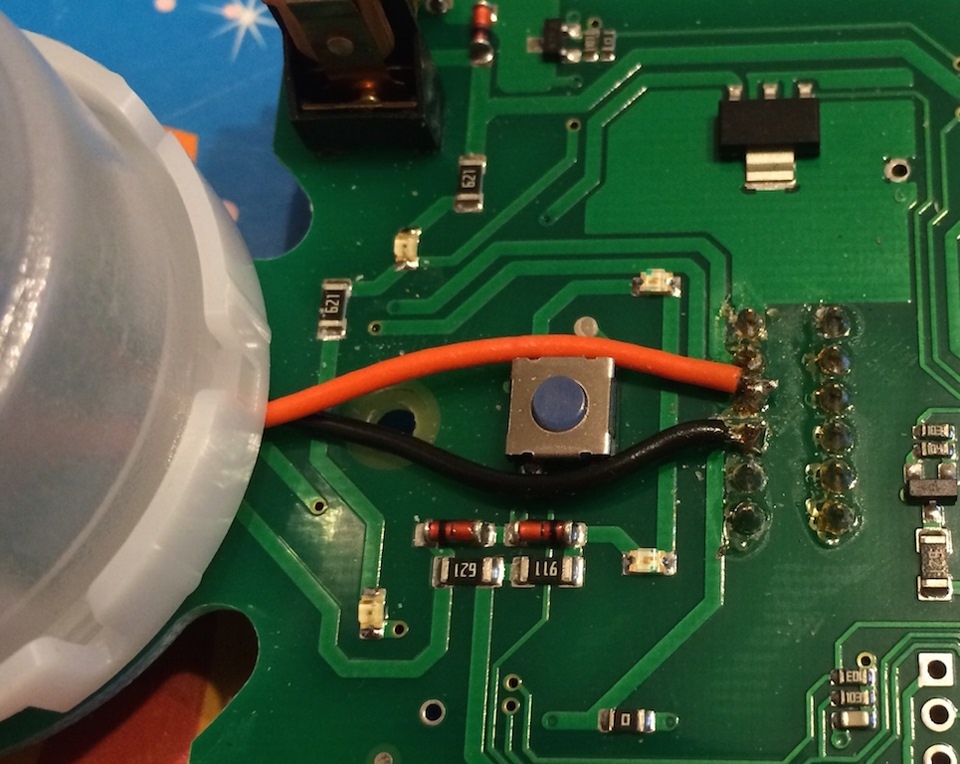

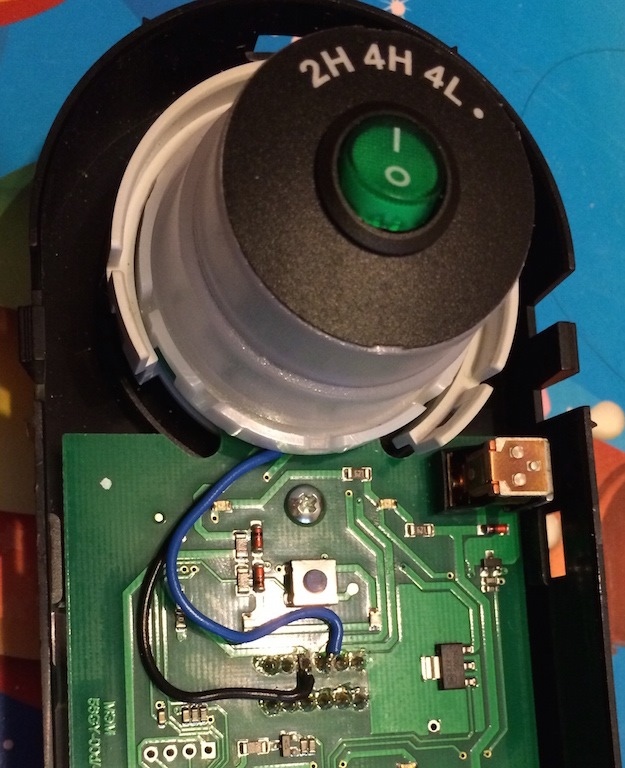

11. Припаиваться надо к первому разъему, к 3 и 4 ножке, если считать справа снизу по часовой стрелке. Но на фотографиях видно.



krutilka-uaz-patriot-rk-daymos-13


12 .Делаем вот так. Как видите, проводки уходят вбок и огибают светодиоды, ответственные за подсветку кнопок и индикацию выбранного бака

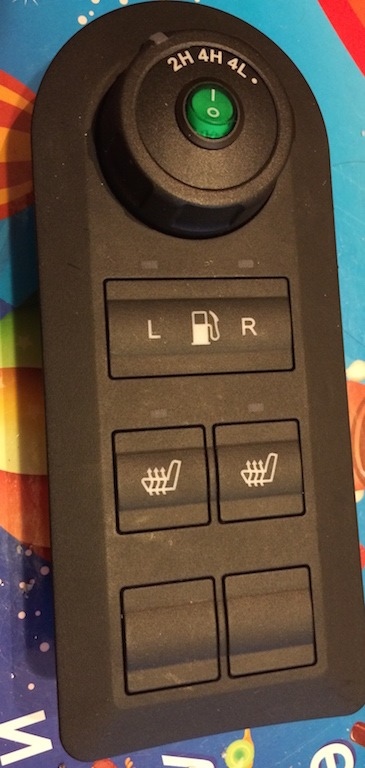

13.Собираем обратно. Берем белую штуковину и ставим ее наклонно (так, что бы один из белых усиков уперся в родное место) в положении 4H.



krutilka-uaz-patriot-rk-daymos-15


14. Затем ножом или тонкой отверткой запихиваем второй усик на свое место. И затем просто одеваем плату сверху. Затем прикручиваем плату и защелкиваем ручку на место.
15.Устанавливаем, как было.

При включенном выключателе "блокировки" раздатка не должна включать режим 4Н ни в положении 2Н, ни в положении 4Н. Если вы при включенной "блокировке" провернете на 4L, то зажгется 4WD check, который можно погасить выключением зажигания.
