Инструкция по сборке Полки-органайзера в багажный отсек автомобиля УАЗ Патриот с 2015 г.в. с возможностью установки выдвижных ящиков (опция)



(Паспорт изделия и инструкция по сборке и установке)



Полка-органайзер необходима для хранения вещей и выравнивания «порога», образующегося при складывании задних сидений в автомобиле УАЗ Патриот. Данное изделие является обновленной версией и в базовом варианте оснащается двумя открывающими лючками спереди и походным столиком. Данный органайзер можно доукомплектовать левым и/или правым выдвижным ящиком, который приобретается отдельно. Изделие изготовлено на высокоточном фрезерном станке с ЧПУ.

В инструкции показан процесс сборки на примере предыдущей версии органайзера. Процесс сборки абсолютно одинаков, мы изменили только некоторые детали.

Комплектация изделия:

  • Стенка боковая 2 шт
  • Стенка задняя 1 шт
  • Стенка центральная продольная с вырезом 1 шт
  • Стенка центральная поперечная с вырезами 1 шт
  • Стенка передняя с двумя лючками 1 шт
  • Крышки верхние 4 шт
  • Перегородки 2 шт
  • Комплект крепежа 1 шт
  • Инструкция 1 шт

Необходимый инструмент:

  • крестовая отвертка или шуруповерт
  • ключ на 10 и на 7мм.



Внимание! При скреплении стенок между собой, всегда гайку располагайте на стороне уголка, а шляпку на стороне фанеры. Стрелками на картинках показаны места крепления.

Для достижения максимальной прочности и долговечности изделия, соединения шип-паз рекомендуется сажать на клей (Момент, Титан, ПВА и т.д.).

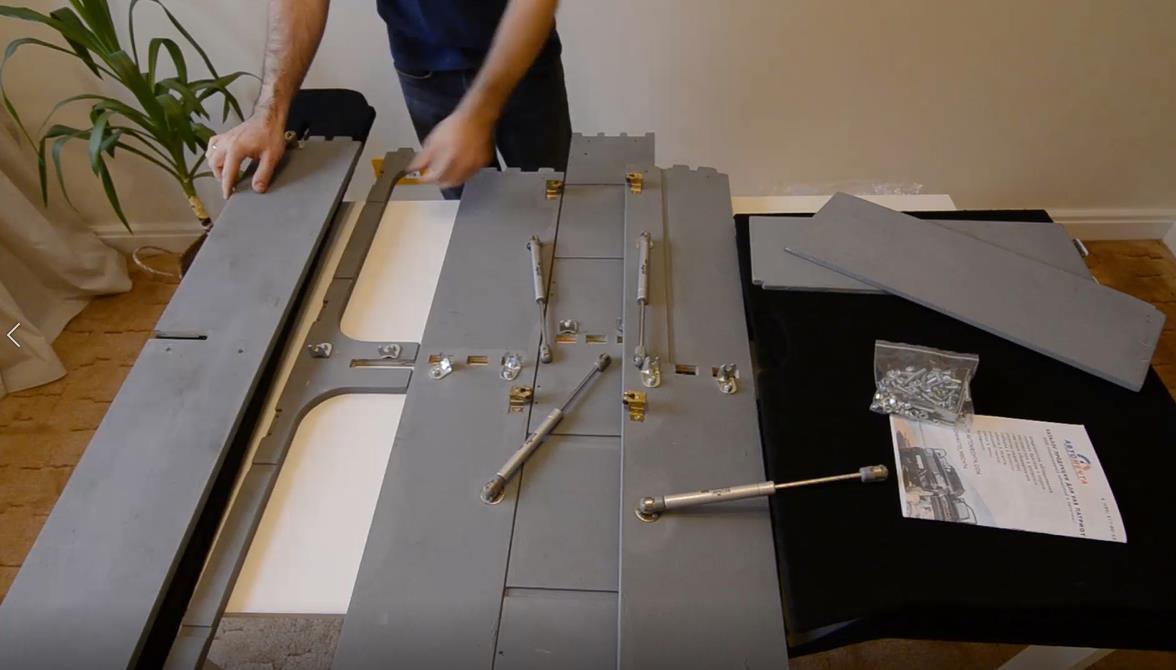

Комплект состоит из 6 стенок, 4 крышек, 2 перегородок, комплекта крепежа и инструкции.



pasport-organajzer-2015-baza-uaz-patriot-1

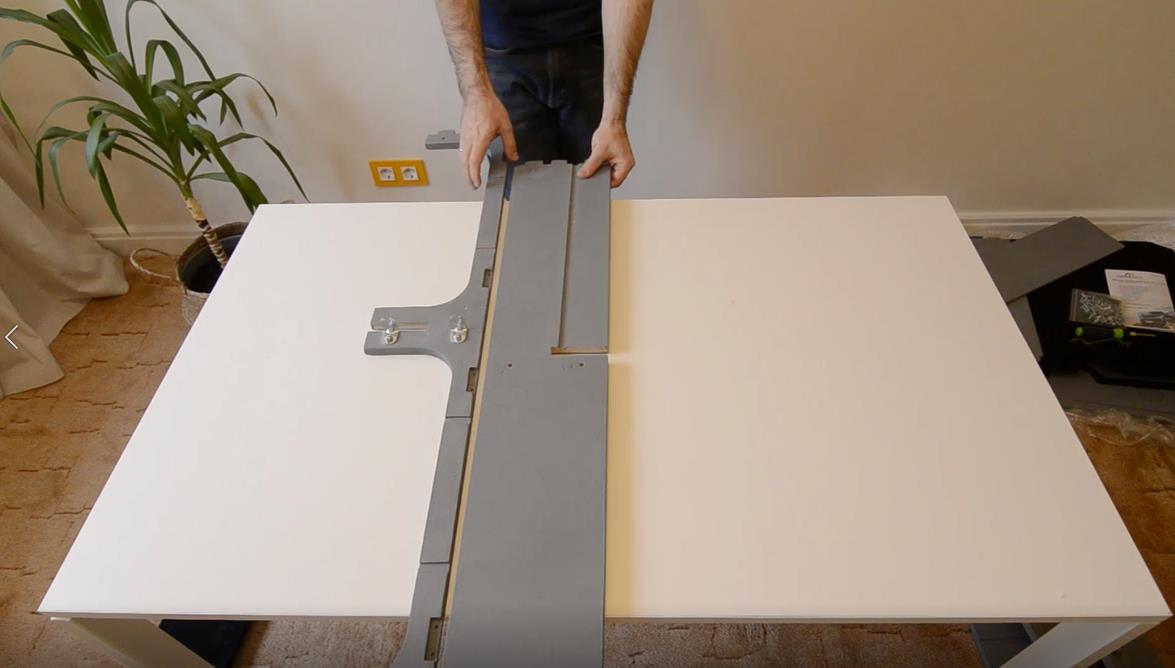

1. Сборку органайзера начинаем с перекрестия. Берем продольную и поперечную (с большими вырезами) стенки и вставляем их друг в друга. В новой версии продольная стенка имеет такой же вырез, как и поперечная.



pasport-organajzer-2015-baza-uaz-patriot-2

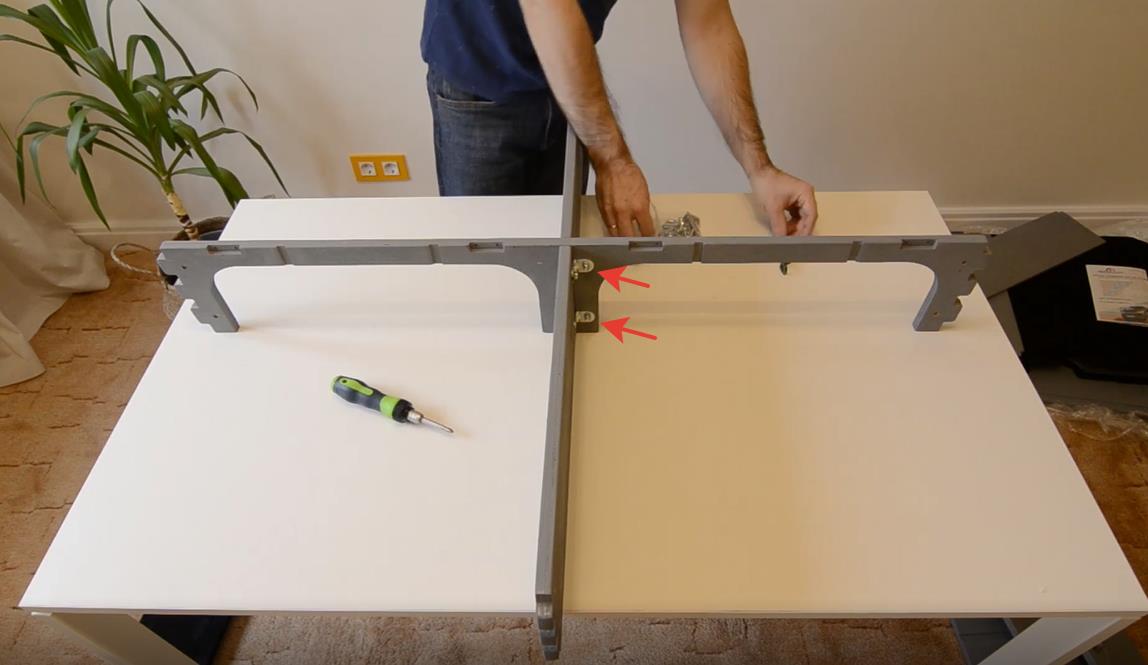

И скрепляем винтами М6*25 из комплекта крепежа.



pasport-organajzer-2015-baza-uaz-patriot-3

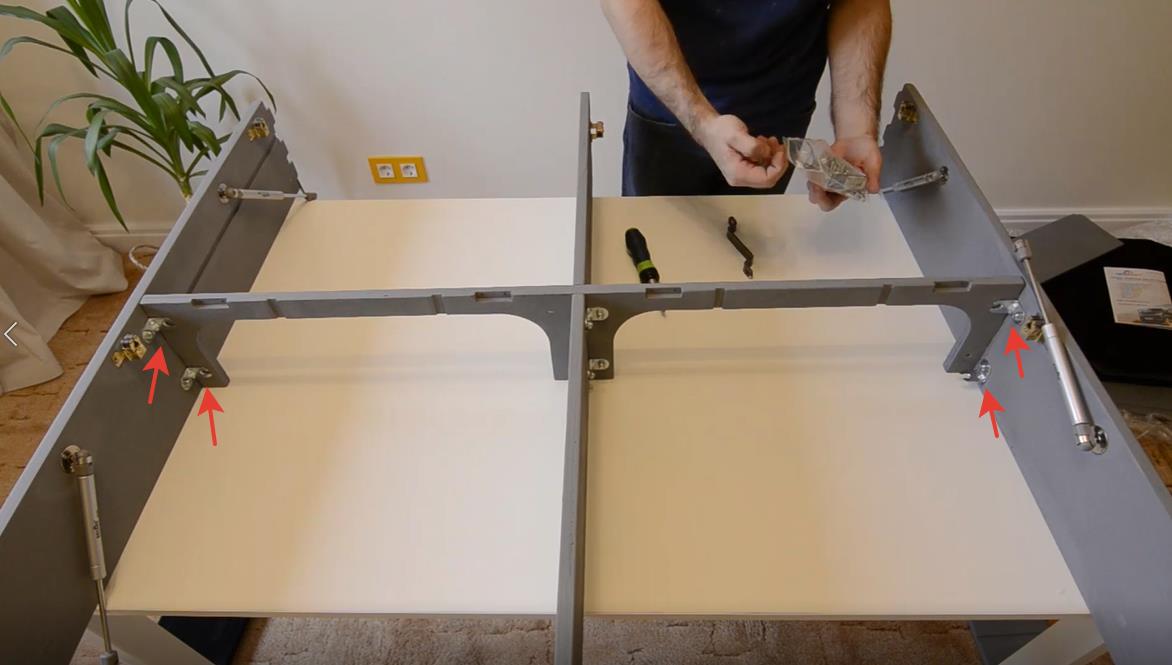

2. К перекрестию по бокам крепим боковые стенки, фурнитурой внутрь.



pasport-organajzer-2015-baza-uaz-patriot-4

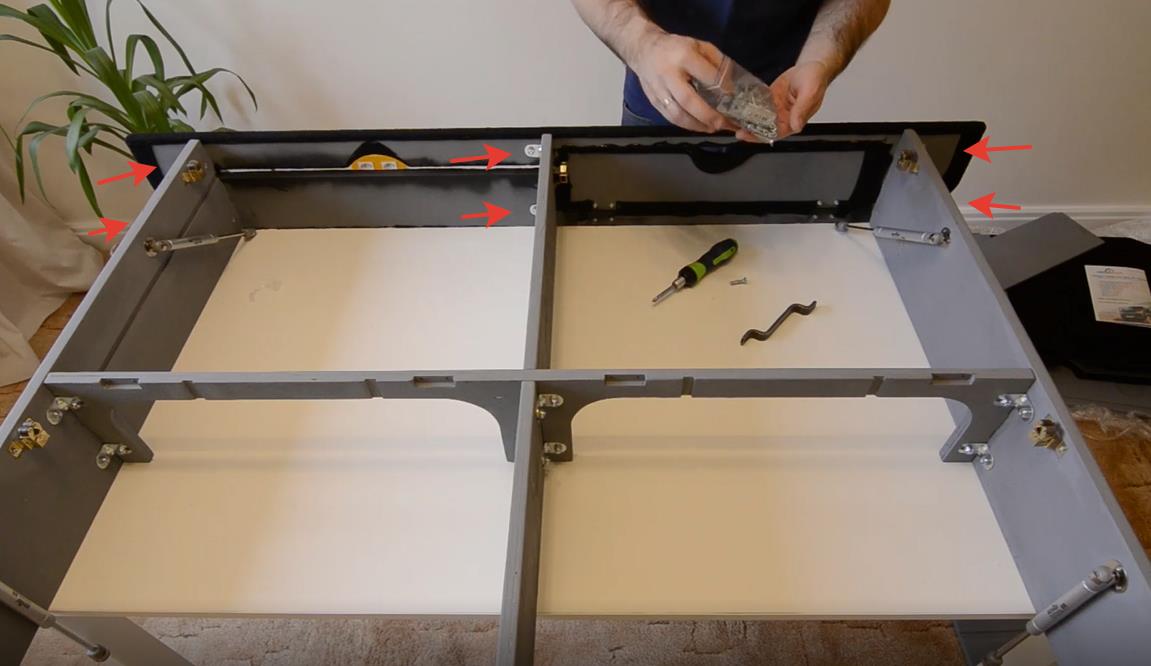

3. Крепим переднюю стенку на 6 уголков. В новой версии на ней присутствует два лючка.



pasport-organajzer-2015-baza-uaz-patriot-5

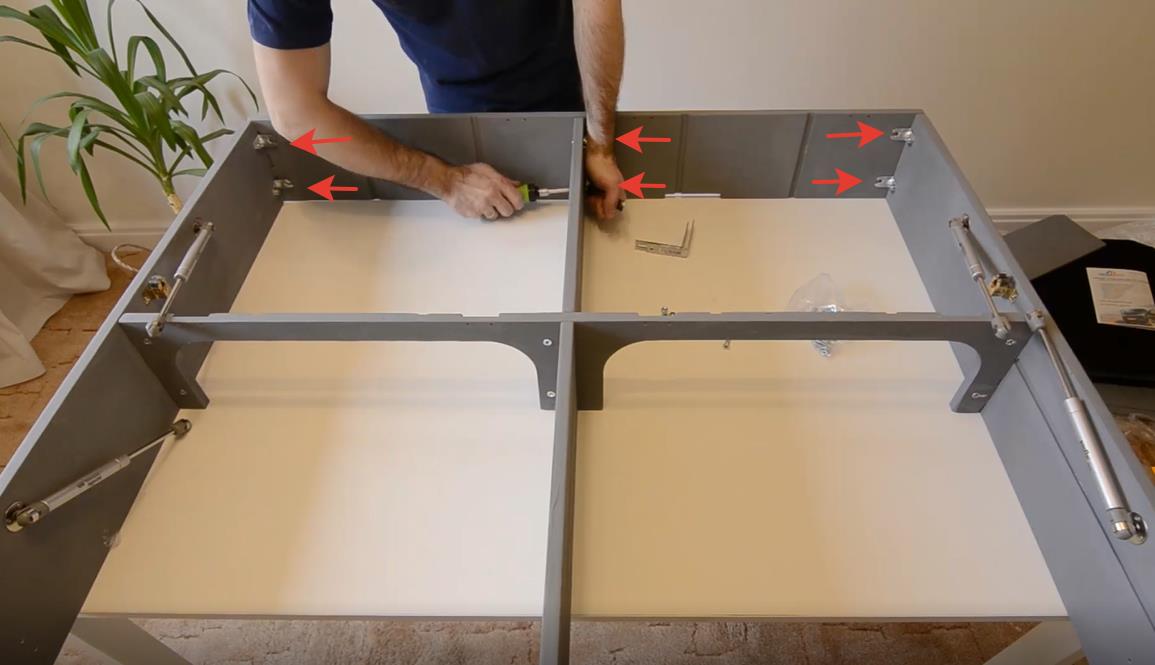

4. Переворачиваем и крепим заднюю стенку на 6 уголков.



pasport-organajzer-2015-baza-uaz-patriot-6

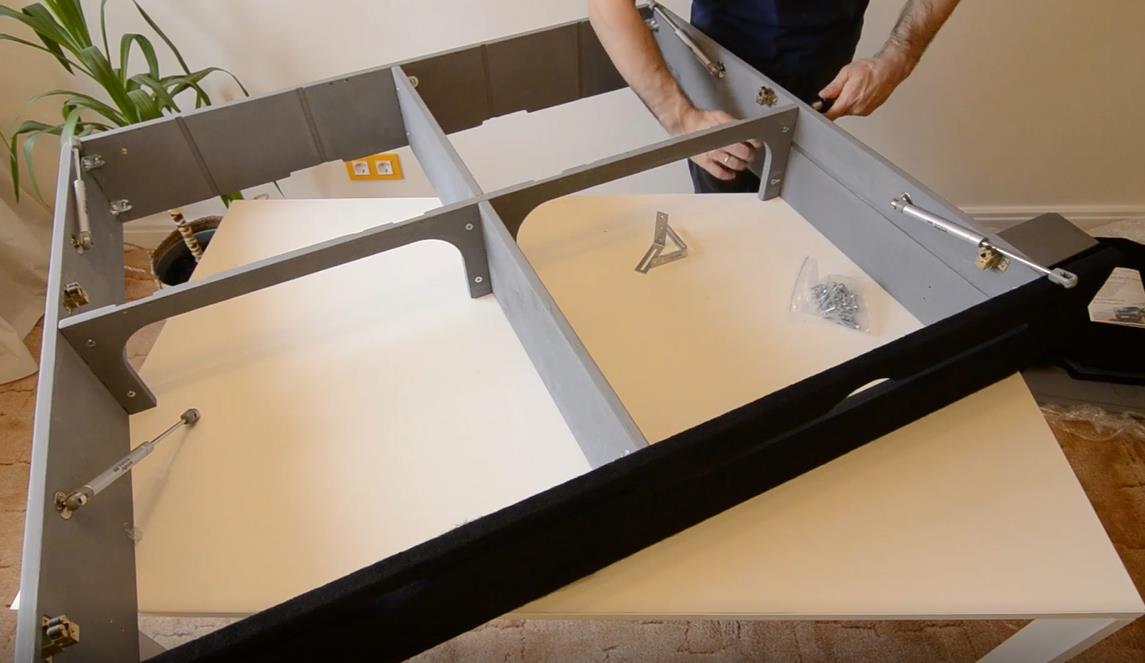

5. Окончательно протягиваем все гайки.



pasport-organajzer-2015-baza-uaz-patriot-7

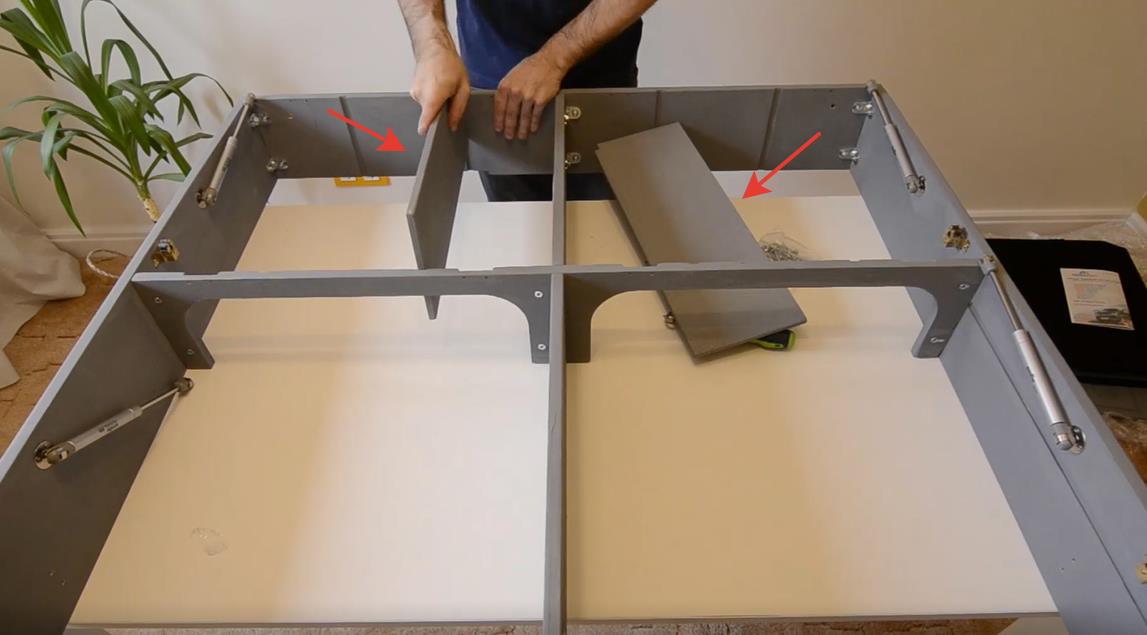

6. Перегородки можно установить как при сборке (сверху вниз), так и в самом автомобиле (слева направо).



pasport-organajzer-2015-baza-uaz-patriot-8

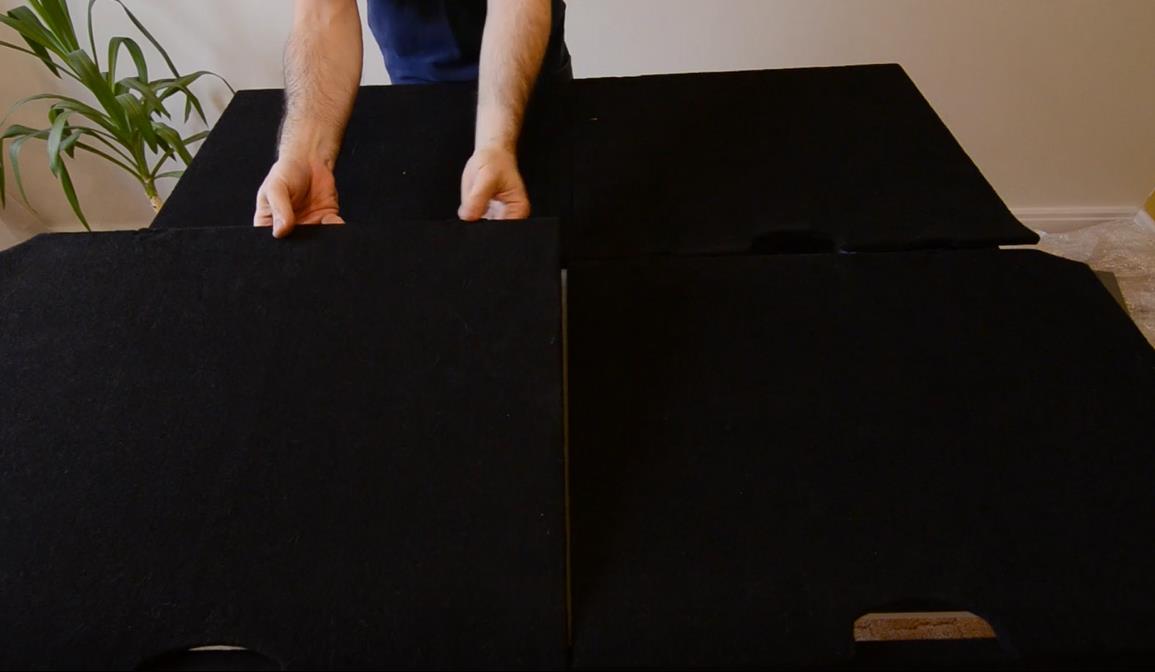

7. Приступаем к установке 4-х крышек.



pasport-organajzer-2015-baza-uaz-patriot-9

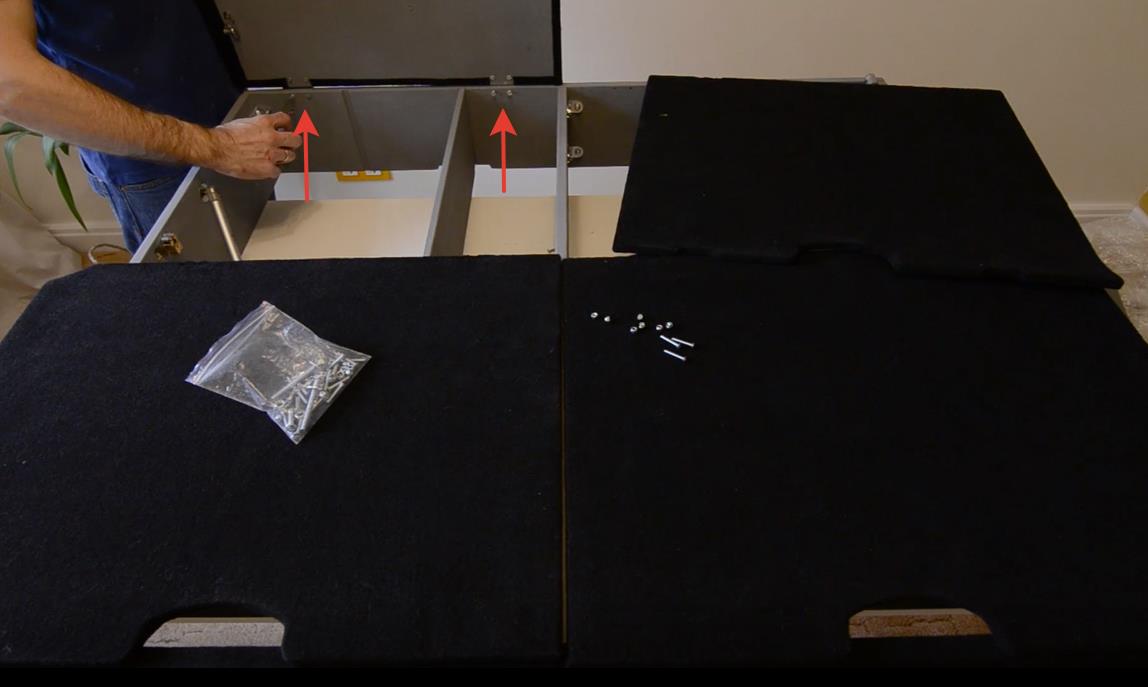

Начинаем с задних крышек. Крепим петли на винты М4*25. Для удобства можно сразу защелкнуть газовый лифт.



pasport-organajzer-2015-baza-uaz-patriot-10

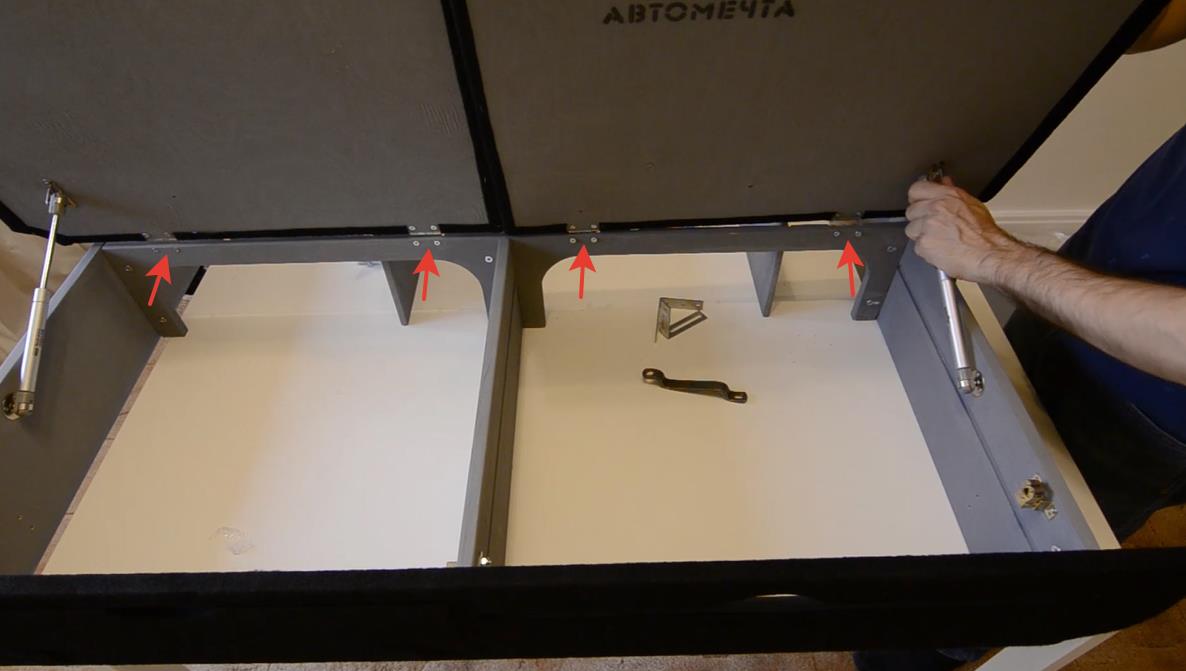

8. Аналогичным образом крепим передние крышки.



pasport-organajzer-2015-baza-uaz-patriot-11

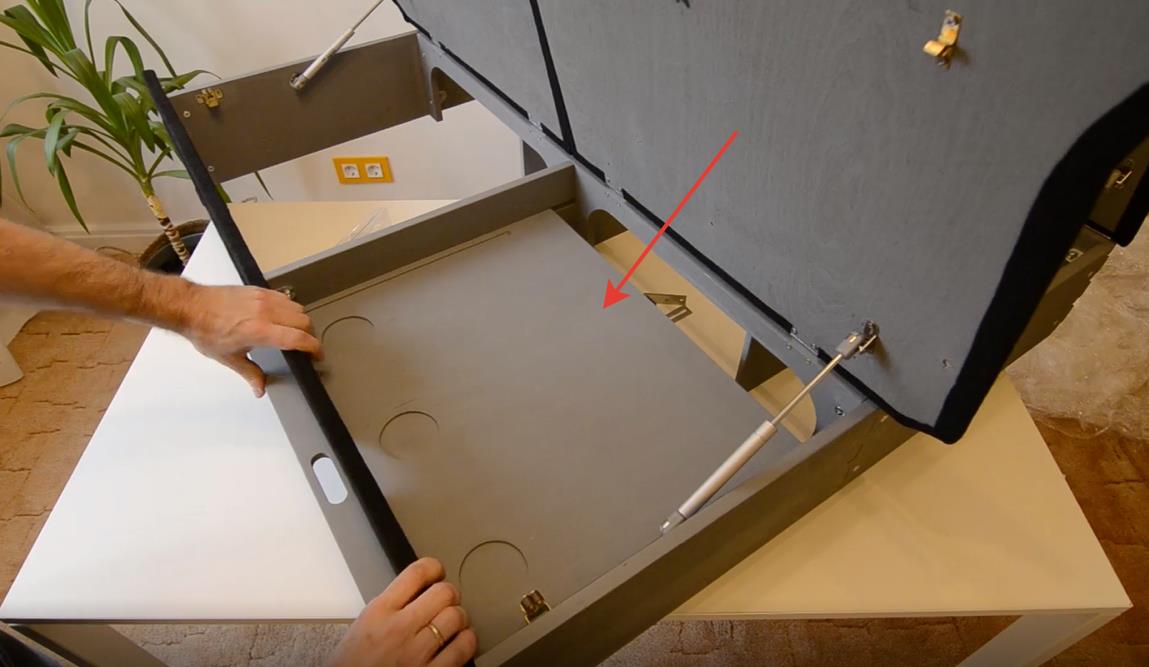

9. Устанавливаем столик в пазы. Первый раз он может вставляться туго, после нескольких циклов – разрабатывается. Если столик Вам не нужен, его можно не устанавливать и использовать весь объем отсека. В новой версии столик устанавливается также, но слева и ЗА лючок.



pasport-organajzer-2015-baza-uaz-patriot-12

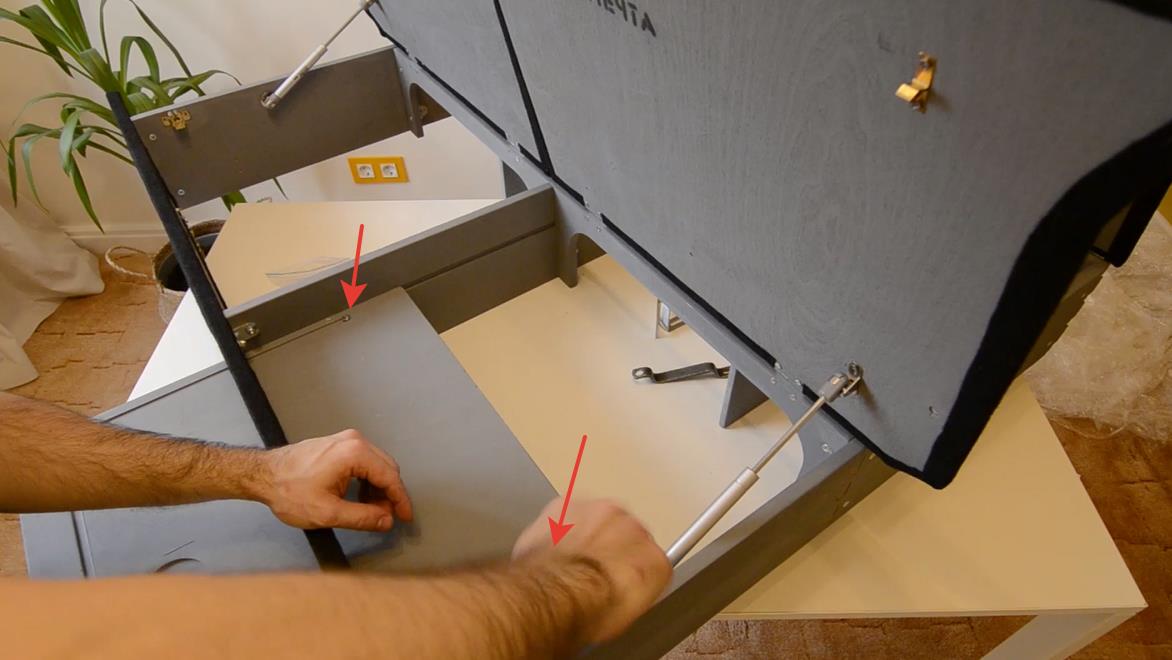

10. Для ограничения выдвижения столика, необходимо в подготовленные отверстия вкрутить винты М6*25 из комплекта крепежа.



pasport-organajzer-2015-baza-uaz-patriot-13

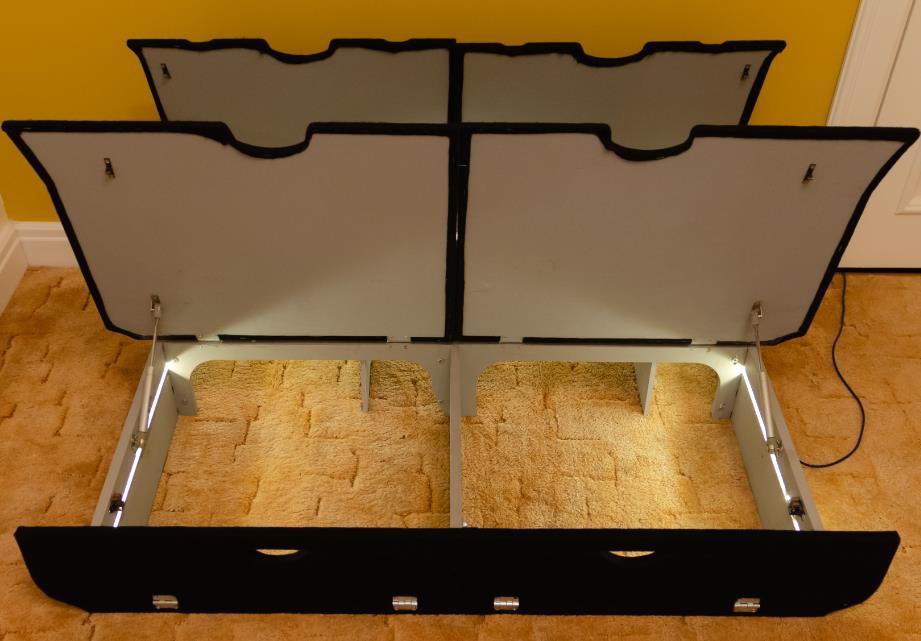

11. По внутреннему периметру органайзера сделана специальная выборка для быстрого и качественного монтажа диодной ленты. А на правой боковине присутствует отверстие для протяжки питания ленты. На весь периметр уходит примерно 3 метра ленты. Начинать монтаж ленты рекомендуется с левой стороны органайзера, а справа уже ее подключать. Диодную ленту мы рекомендуем подключать к штатному плафону освещения. Рекомендуем использовать дополнительный клей при монтаже!



pasport-organajzer-2015-baza-uaz-patriot-14



Для исключения рисков повреждения проводки, короткого замыкания, пожара и т.д. рекомендуется доверить подключение диодной ленты профильному сервисному центру!



Сборка органайзера завершена! Приступаем к установке в багажник УАЗ Патриот.

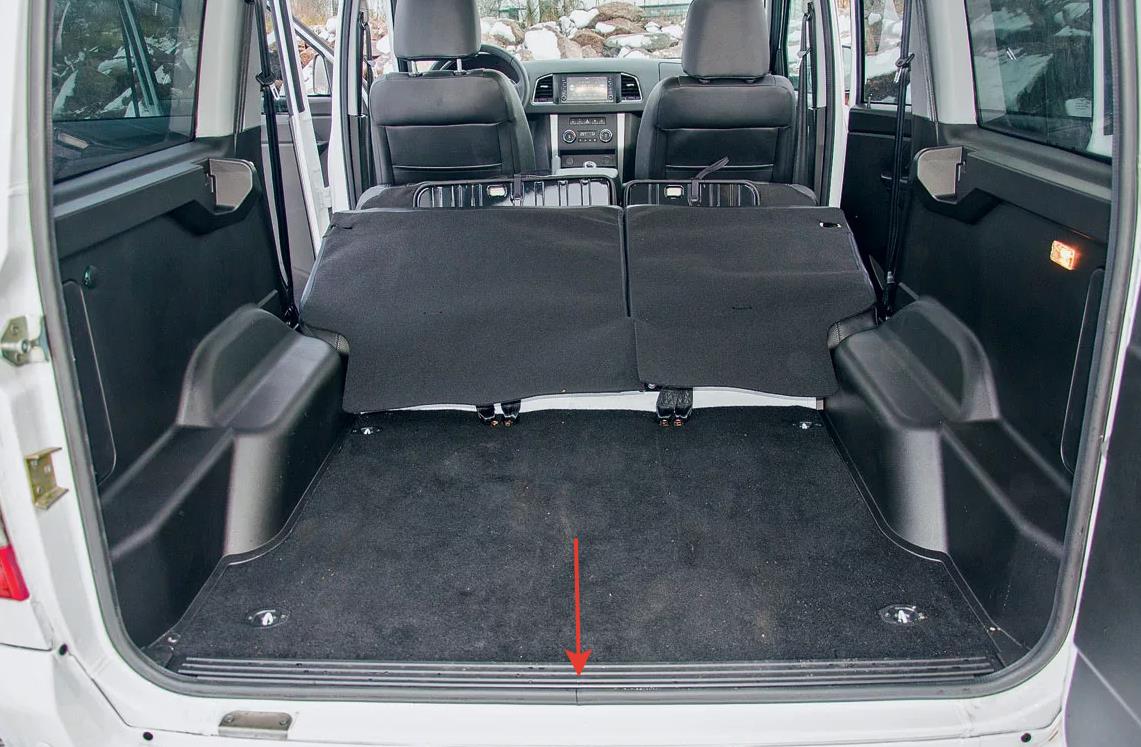

1. Убираем пластиковую накладку. Она просто отщелкивается. Ее в принципе можно не убирать, но тогда органайзер встанет не идеально ровно с боковинами багажника.



pasport-organajzer-2015-baza-uaz-patriot-15

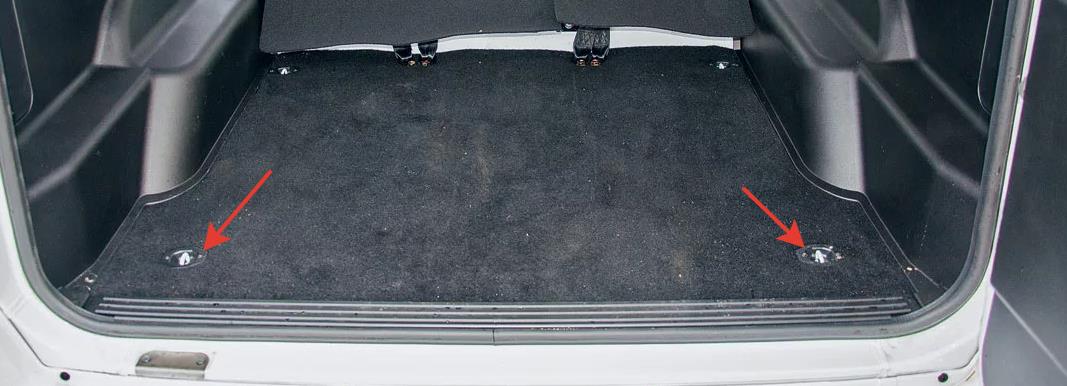

2. Убираем пластиковые чашки вокруг петель. Если их не убрать, Вы не сможете качественно закрепить органайзер.



pasport-organajzer-2015-baza-uaz-patriot-16

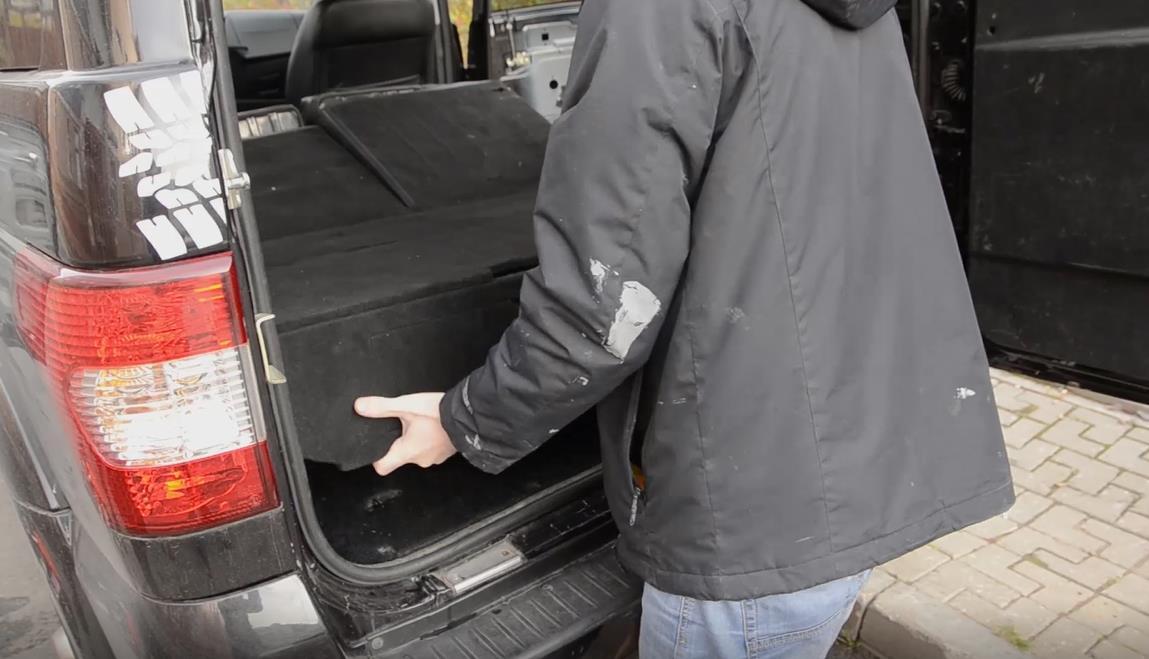

3. Заносим органайзер в багажник. Сиденья лучше сложить и убрать шторку (если она установлена).



pasport-organajzer-2015-baza-uaz-patriot-17

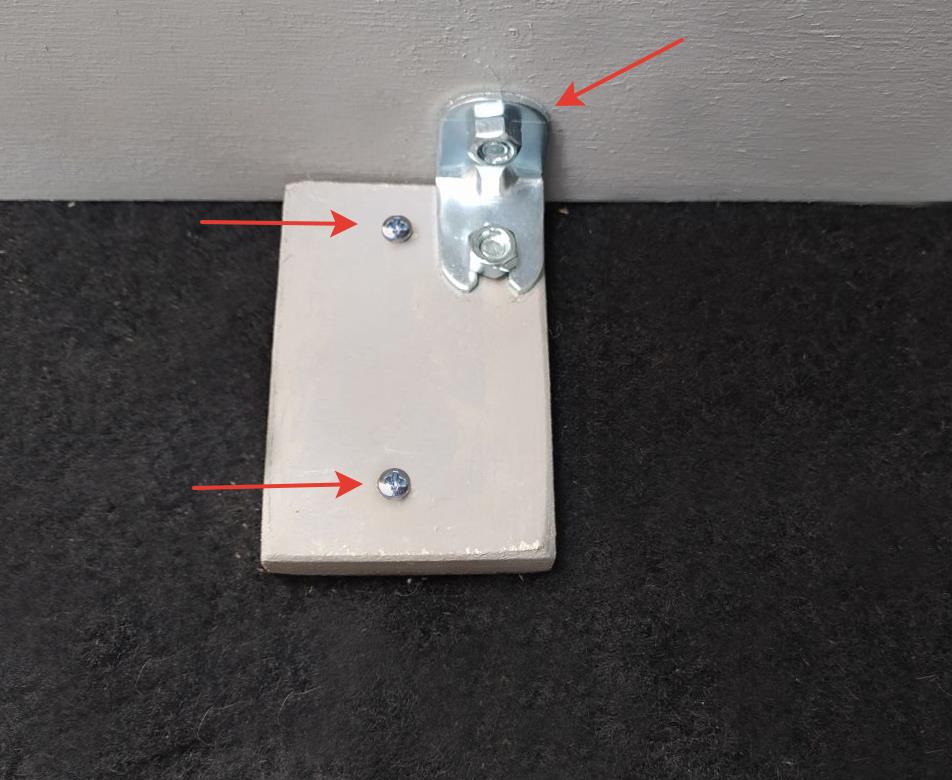

4. Берем специальный кронштейн. К стенке органайзера крепим винтом М6*25 из комплекта крепежа, а к полу – штатными саморезами или винтами М4*40 из комплекта крепежа. Винты хорошо входят в данные отверстия и крепко держат. Для надежности можно подтянуть их гайкой М4 со стороны днища УАЗ Патриот.



pasport-organajzer-2015-baza-uaz-patriot-18

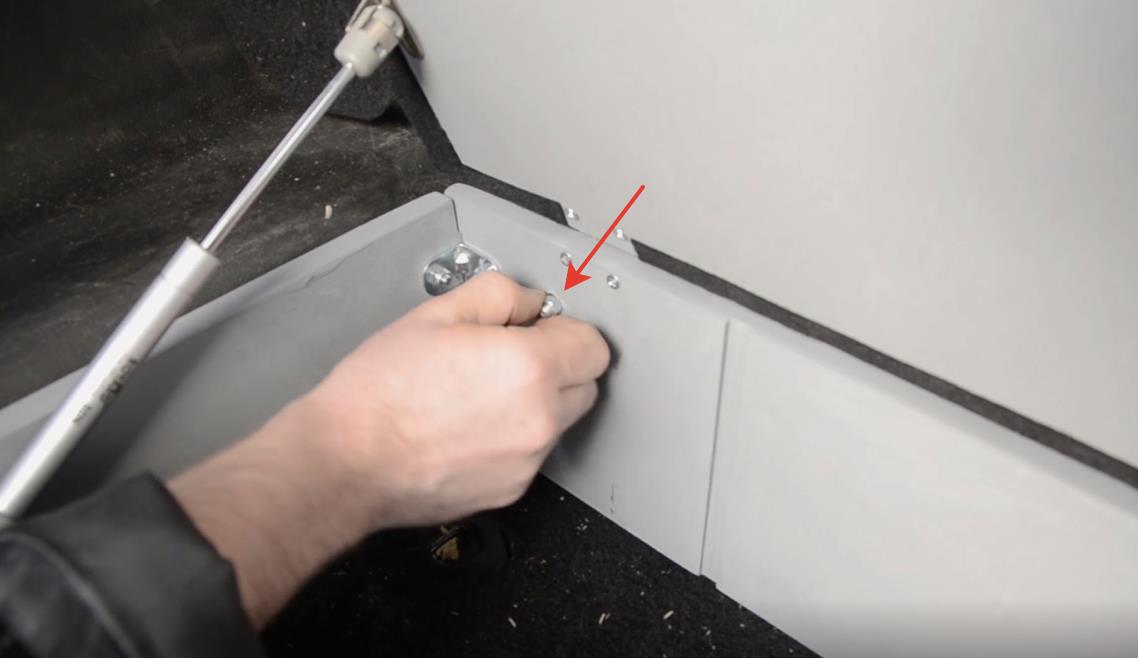

5. Раскладываем задние сиденья и через кронштейн сидения (отверстия находятся напротив друг друга) скрепляем болтом М6*40 слева и справа.



pasport-organajzer-2015-baza-uaz-patriot-19

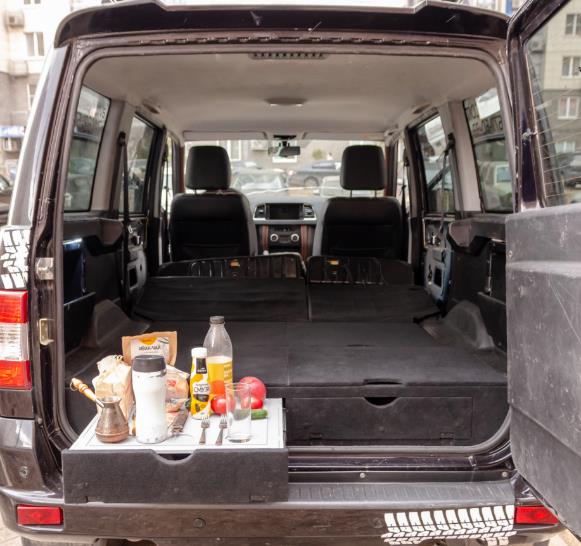

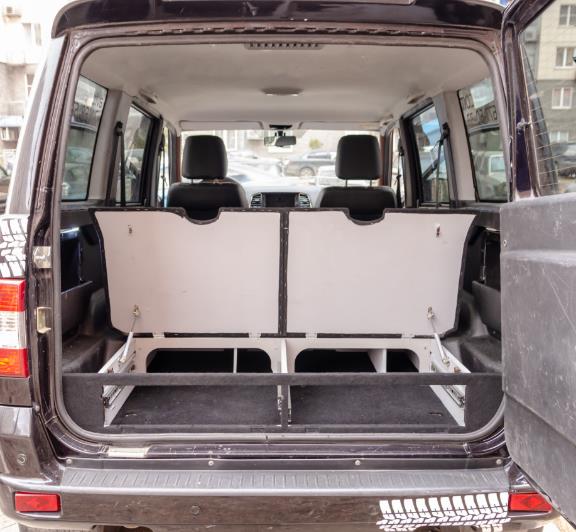

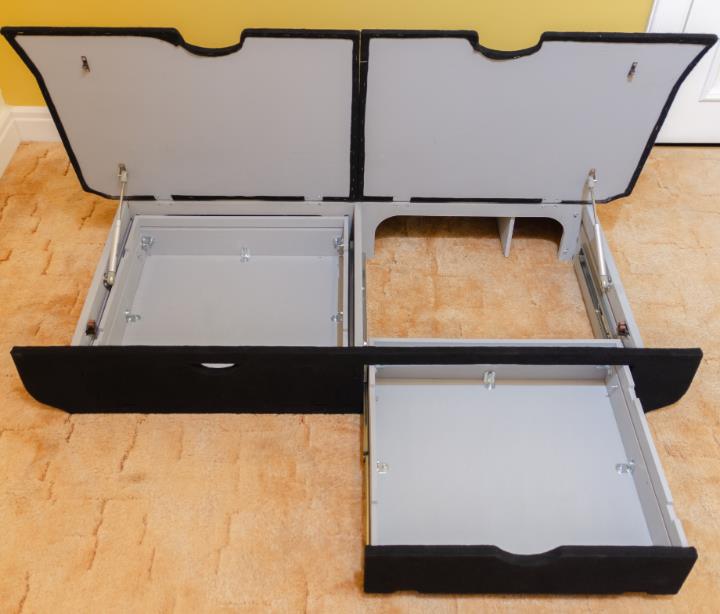

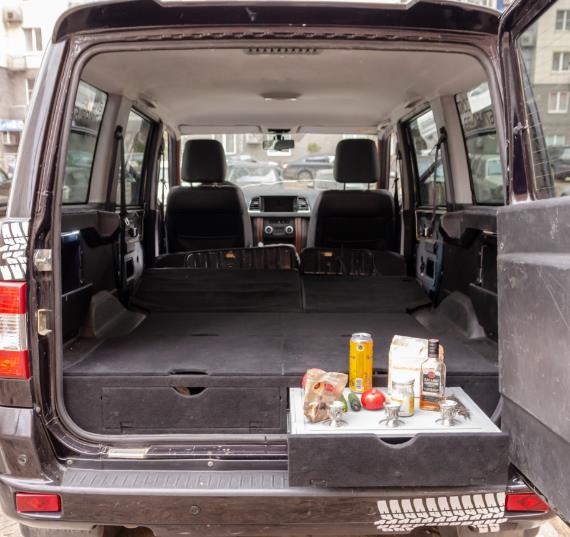

Если Вы приобрели органайзер в базовом исполнении без выдвижных ящиков, посмотрите, как можно трансформировать и использовать Ваш органайзер, установив их:



pasport-organajzer-2015-baza-uaz-patriot-20



pasport-organajzer-2015-baza-uaz-patriot-21



pasport-organajzer-2015-baza-uaz-patriot-22



pasport-organajzer-2015-baza-uaz-patriot-23



pasport-organajzer-2015-baza-uaz-patriot-24



Данное изделие выполнено на фрезерном станке с ЧПУ. Мы стараемся добиться идеального качества по доступной цене. При этом мы постоянно разрабатываем новые изделия для УАЗ Патриот и не только. Поэтому, если у Вас есть замечания или предложения, пишите их на почту avtomechta2012@yandex.ru.

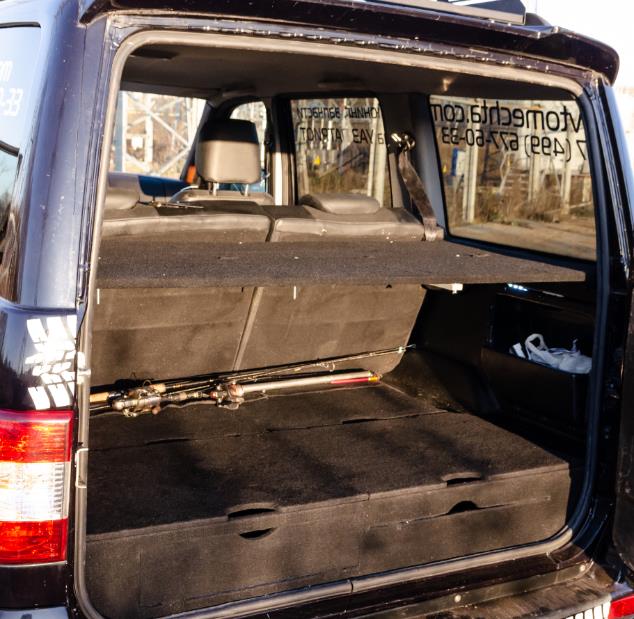

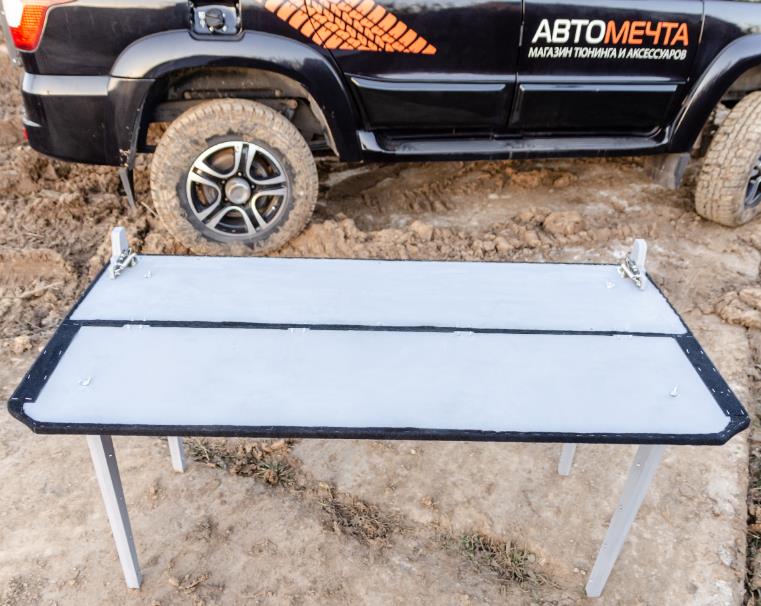

Обратите внимание на наше новое изделие «Полка-трансформер (складная) в багажник УАЗ Патриот», которая быстро снимается и трансформируется в стол!
