Инструкция по сборке Ящика выдвижного в органайзер для УАЗ Патриот рестайлинг с 2015 г.в.



(Паспорт изделия и инструкция по сборке и установке)



Данное изделие полностью совместимо с базовым органайзером на УАЗ Патриот рестайлинг с 2015 г.в. производства «Автомечта».

Органайзер (спальник, рундук, полка) в багажник УАЗ Патриот рест с 2015 г.в. со столиком. Обивка - карпет.

Максимальная нагрузка на ящик – 40 кг.

В ящике сделана специальная выборка для удобного и аккуратного монтажа светодиодной ленты, а также пазы для установки столика для пикника.

При необходимости перевозки длинного груза, ящик можно извлечь из органайзера.

Все манипуляции по установке выдвижного ящика возможно проводить, не извлекая органайзер из автомобиля.



Комплектация изделия:

  • Стенка левая 1 шт
  • Стенка правая 1 шт
  • Стенка задняя 1 шт
  • Дно 1 шт
  • Направляющие 400мм 2 шт
  • Винт М4*20 для закрепления направляющих 12 шт
  • Гайка М4 для закрепления направляющих 12 шт
  • Винт М6*20 для сборки каркаса 13 шт
  • Гайка М6 для сборки каркаса 16 шт
  • Уголок для сборки каркаса 8 шт

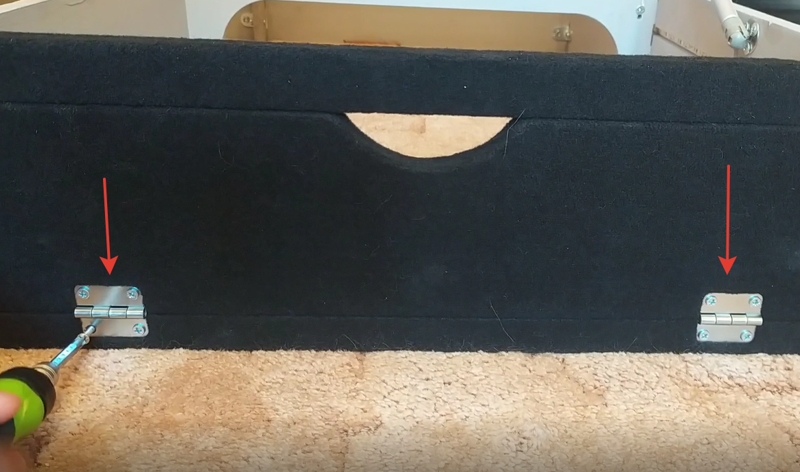

1. Для того, чтобы установить выдвижной ящик (Ящик выдвижной усиленный ЛЕВЫЙ для органайзера на УАЗ Патриот ), нужно снять передний откидной лючок на органайзере, открутив две петли (8 винтов).



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-1

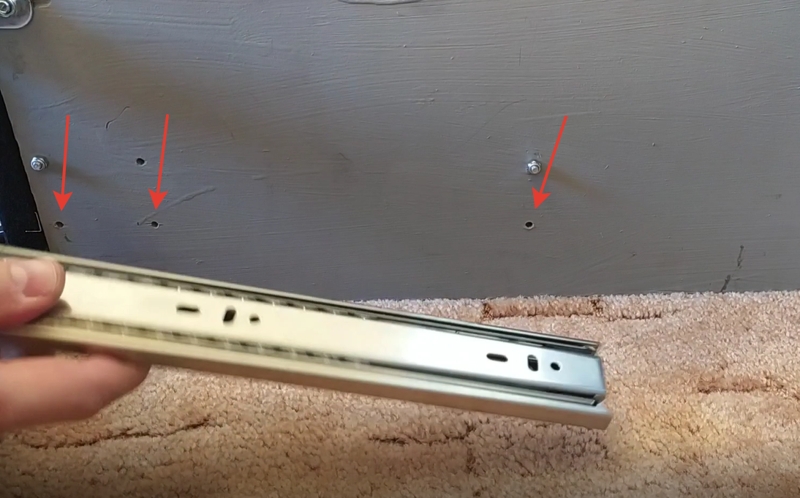

2. Устанавливаем 2 широких выдвижных элемента направляющих (узкие будут устанавливаться на сам ящик) в заранее подготовленные отверстия на боковинах органайзера (слева и справа).

Направляющие ПРАВОГО ящика (Ящик выдвижной усиленный ПРАВЫЙ для органайзера на УАЗ Патриот)необходимо устанавливать в 3 отверстия, которые показаны стрелками ниже (левая направляющая будет ниже правой).



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-2

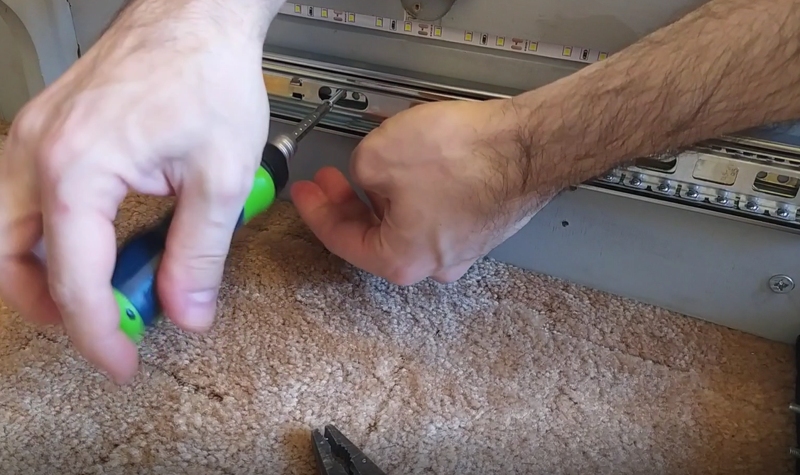

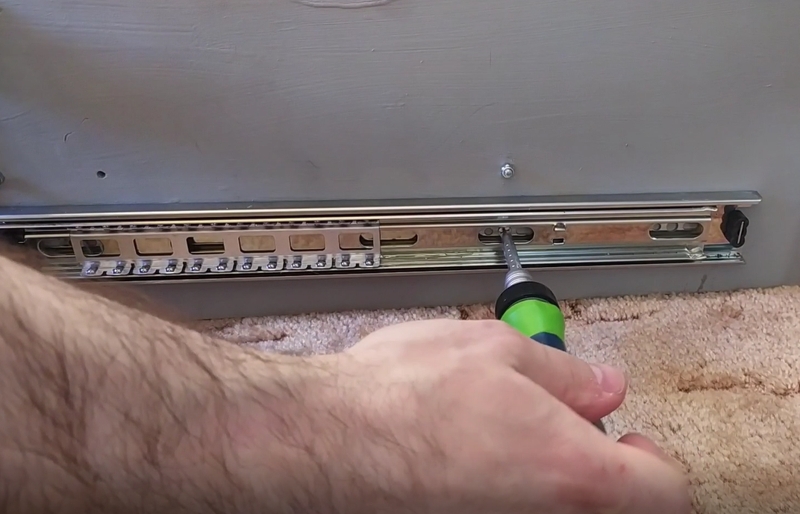

Затягиваем винты.



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-3




То же самое делаем с другой стороны. Здесь направляющая будет установлена выше, чем на противоположной стороне, это нормально.



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-4

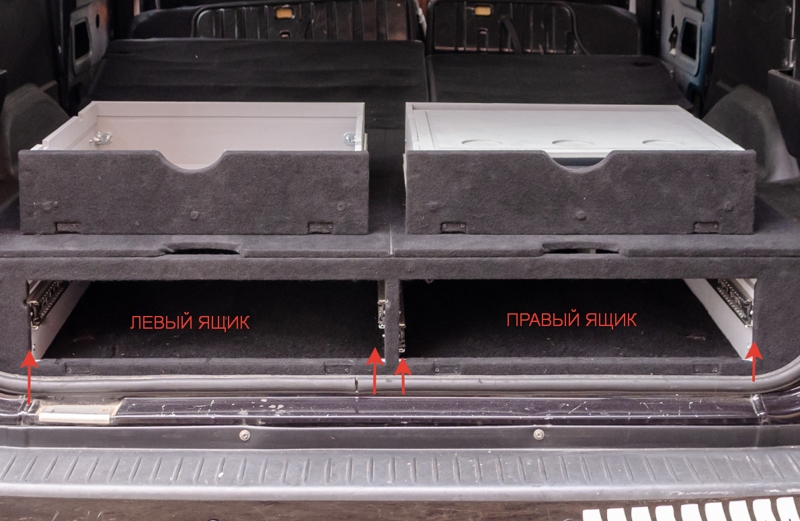

Для общего понимания, ниже представлен рисунок с расположением направляющих. Направляющие левого ящика находятся на одном уровне, а правого на разных:



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-5

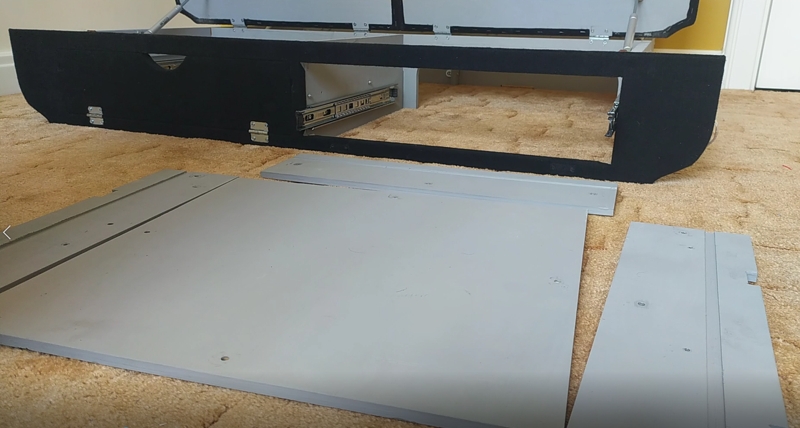

3. Теперь приступаем к сборке самого ящика. Берем дно и 3 стенки ящика.



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-6

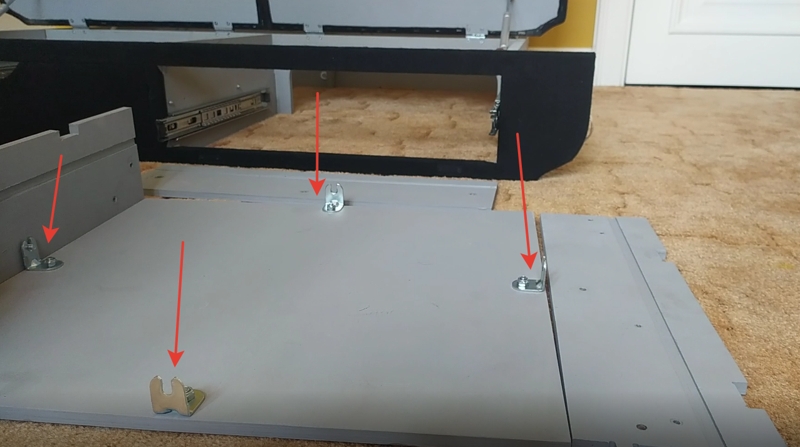

4. Устанавливаем 4 уголка как показано на рисунке ниже (если расположить по-другому может появиться зазор). Закрепляем винтами М6*20 и гайками М6. Обратите внимание, шляпка винта должна находиться на внешней части ящика, а гайка на стороне уголка. Если сделать наоборот, ящик при открывании будет зацепляться.



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-7

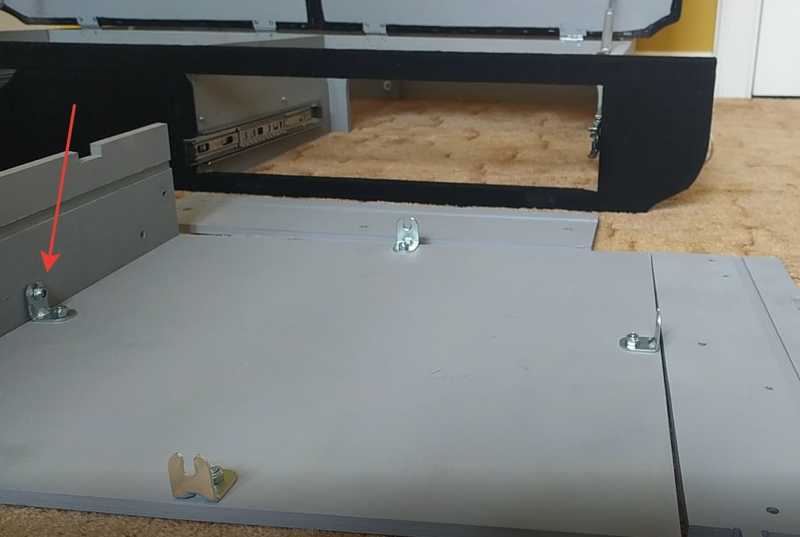

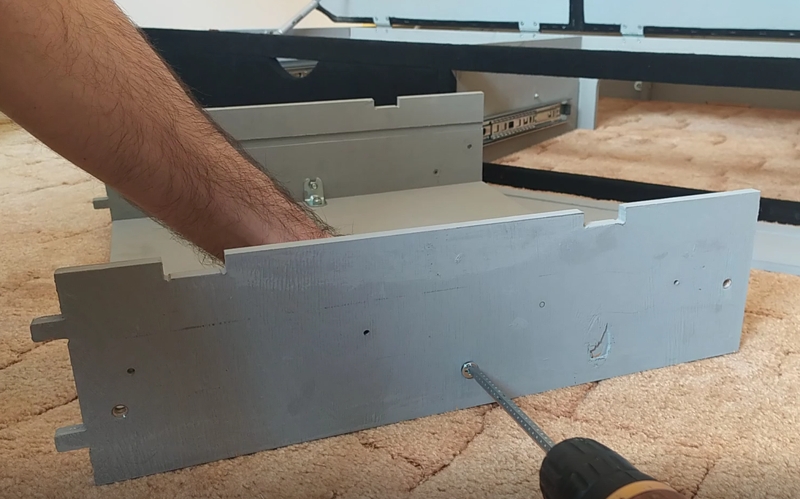

5. Соединяем уголками дно и остальные 3 стенки с помощью винтов и гаек М6.



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-8



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-9

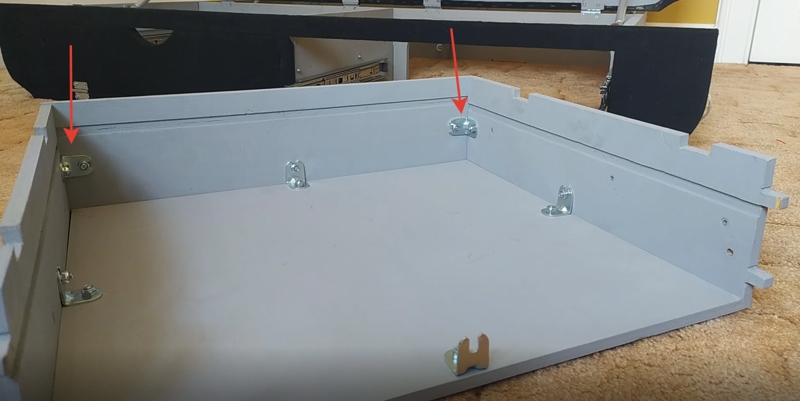

6. Закрепляем еще 2 уголка, которые обозначены стрелками и у Вас получится конструкция как на рисунке ниже:



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-10

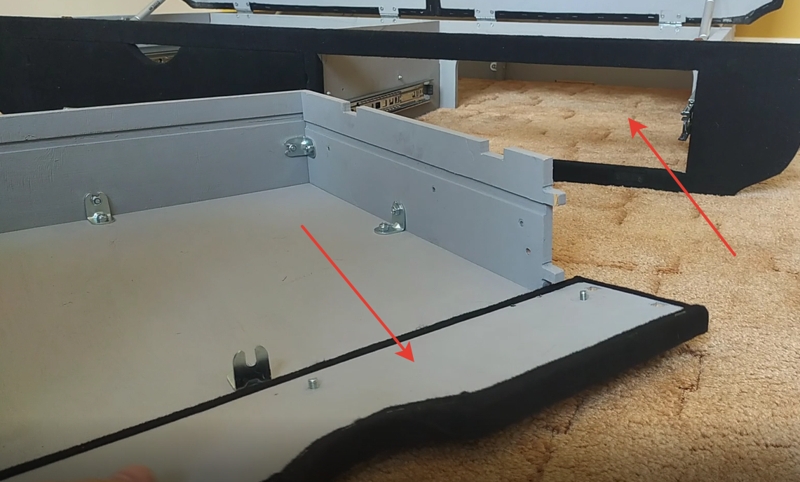

7. Берем лючок, который мы сняли выше…



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-11

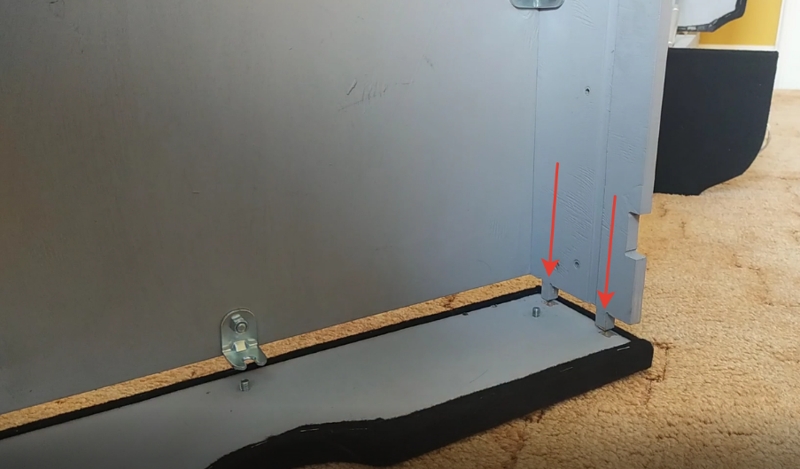

и направляем шипы ящика в пазы лючка…



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-12

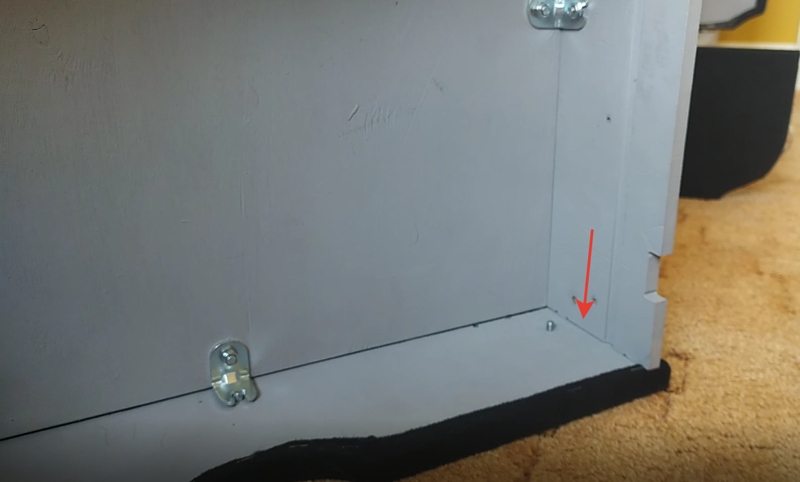

Надавливаем или несильно ударяем по ящику сверху, чтобы шипы попали в пазы до самого конца.



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-13

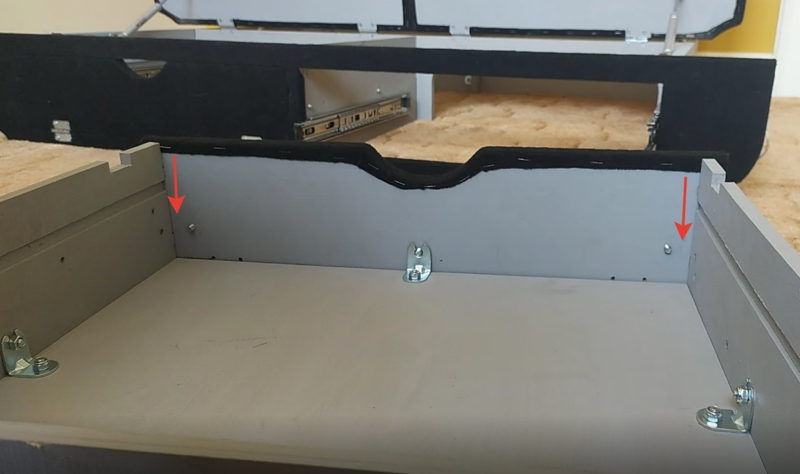

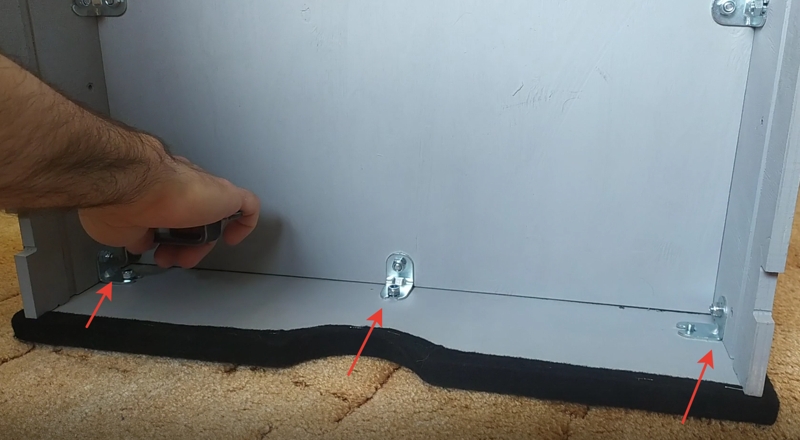

Устанавливаем уголки в места, обозначенные стрелками и стягиваем винтами, как показывали выше…



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-14



И окончательно все затягиваем.



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-15

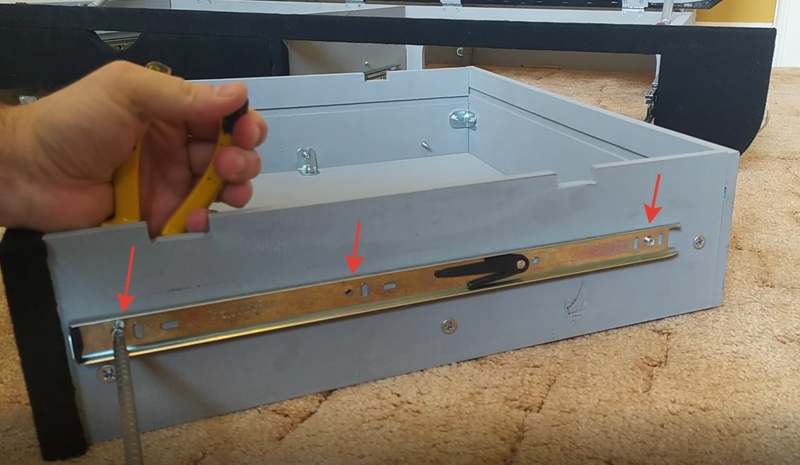

8. Берем узкие элементы направляющих (широкие мы уже установили на стенки органайзера) и устанавливаем их на левую и правую боковины ящика винтами М4*20 и гайками М4 в уже подготовленные отверстия. Каждый элемент устанавливается на 3 винта. Шляпка винта должна находиться строго на направляющей, а гайка во внутренней части ящика. В противном случае направляющая работать не будет. На ПРАВОМ ящике узкие элементы направляющих тоже будут располагаться на разном уровне. Ящик собран!



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-16

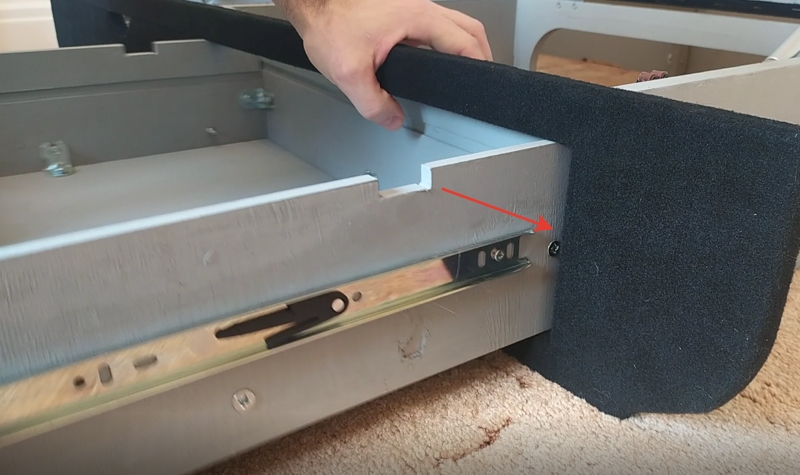

9. Теперь аккуратно вставляем ящик в тоннель и следим чтобы узкие элементы направляющих ящика вставились в широкие элементы органайзера. Надавливаем на ящик до полного закрытия. Установка завершена!



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-17





Для того, чтобы вытащить ящик, нужно одновременно левым и правым пальцем нажать на пластиковый флажок на узких элементах направляющих и потянуть ящик на себя.

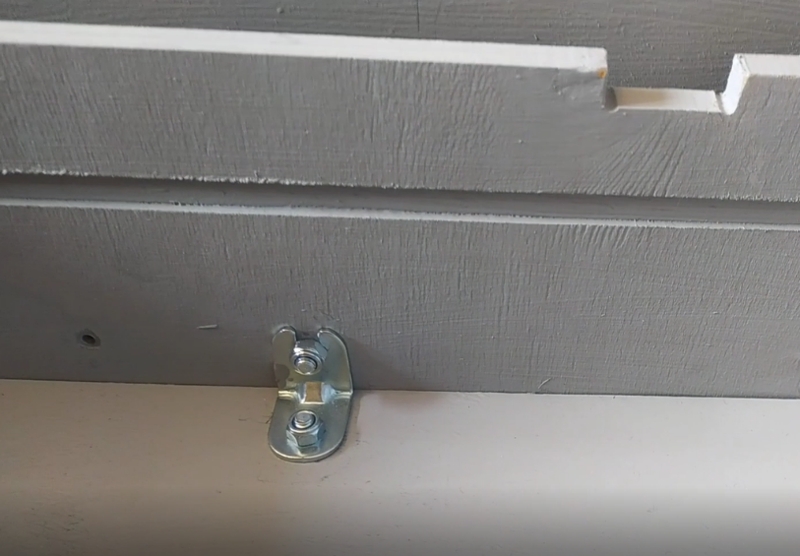

10. По внутреннему периметру левого и правого ящика сделана специальная выборка для быстрого и качественного монтажа диодной ленты (Яркая светодиодная лента (3 м)). На задней стенке присутствует отверстие для протяжки питания ленты. На весь периметр уходит примерно 1 метр ленты. Диодную ленту мы рекомендуем подключать к штатному плафону освещения. Рекомендуем диодную ленту сажать на дополнительный клей.

Для исключения рисков повреждения проводки, короткого замыкания, пожара и т.д. рекомендуется доверить подключение диодной ленты профильному сервисному центру!



yashchik-vydvizhnoj-v-organajzer-uaz-patriot-2015-18
