Регулировка шкворней УАЗ Патриот



УАЗ Патриот – довольно надежное транспортное средство при условии регулярного обслуживания и регулировки ответственных узлов. Надежное функционирование авто напрямую зависит от заблаговременного выявления проблемных ситуаций и выработки узлов, поэтому регулировка шкворней УАЗ Патриот проводится как планово, так и внепланово.



regulirovka_shkvorney_uaz_patriot-1

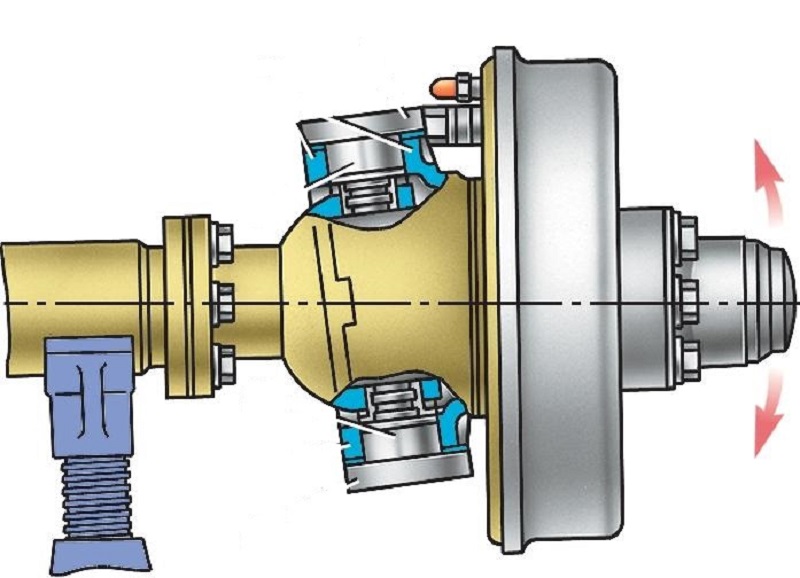

Случаи необходимости регулировки шкворней УАЗ Патриот



Регулировка и силовая протяжка шкворневого узла проводится в ряде случаев:



  • При выявлении повышенных люфтов, т.е. вкладыши имеют выработку, а рабочие пары имеют повышенный зазор. При эксплуатации авто это проявляется снижением курсовой устойчивости.

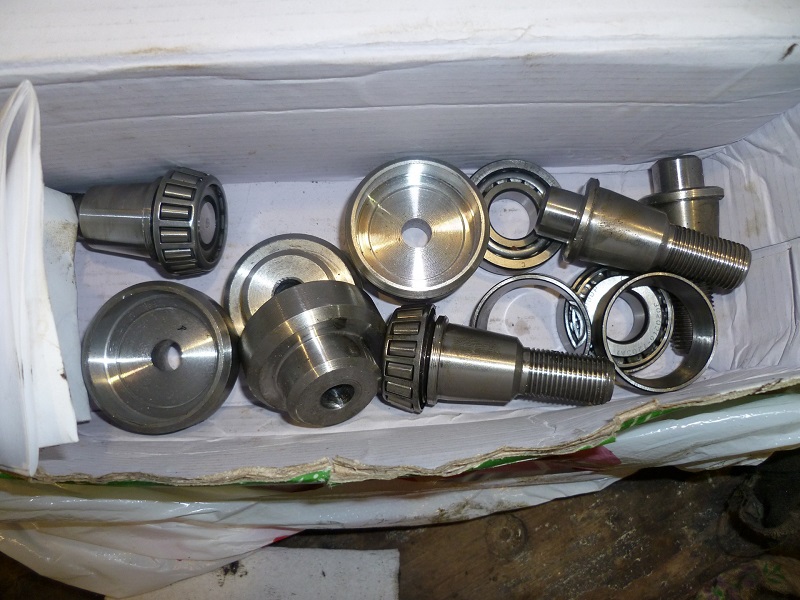

  • При разборке поворотного кулака из-за любых обстоятельств или необходимости его обслуживания. Рекомендуется заранее подобрать и купить шкворня УАЗ Патриот.
  • Замена шкворней УАЗ Патриот с целью восстановления работоспособности узла или его модернизации.



Независимо от того, проводится или не проводится разборка поворотного узла УАЗ Патриот, регулировка шкворней своими руками проводится в соответствии с нормативными требованиями и с четко поставленной технологической картой.



Особенности регулировки шкворней УАЗ Патриот



Для проведения регулировочных работ понадобится целый ряд инструментов и оснастки:



  • Пара надежных домкратов с подставками под кузов для страховки.
  • Молоток и смазка глубокого проникновения.
  • Набор ключей, а также специализированная насадка для регулировки фиксирующей гайки шкворней.
  • Желательно динамометрический ключ с храповым механизмом. Жестка щетка для очистки узлов от грязи.



regulirovka_shkvorney_uaz_patriot-3



Регулировка шкворней УАЗ Патриот 2015, 2017 и даже 2010 модельного ряда технологически схожи, включает в себя ряд операций:



  • Для комфорта и удобства автомобиль должен быть тщательно вымыт, особенно в местах регулировки. Транспортное средство надежно фиксируется на ровной площадке, а передний мост вывешивается точно по горизонтали с демонтажем колес.



  • Обнаружение небольших люфтов не требует обязательной разборки поворотного узла – можно ограничиться только регулировкой. Повышенные люфты требуют пристального внимания с разборкой для выявления степени выработки узла. Заранее (до разборки) рекомендуется купить шкворня на УАЗ Патриот, т.к. практика показывает, что в ряде случаев обратная сборка с б/у деталями просто невозможна.

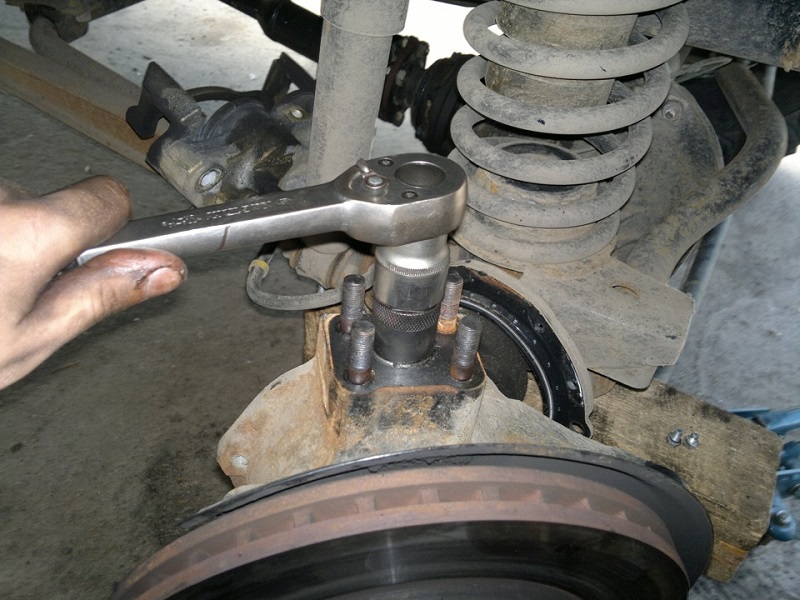

  • Необходимо добраться до регулировочной гайки фиксирования шкворня, для чего откручиваются все резьбовые соединения «на пути».



regulirovka_shkvorney_uaz_patriot-2



  • Протяжка шкворневого узла (затягивание фиксирующей гайки) выполняется с усилием 15-25 кг, причем регулировка шкворней на подшипниках УАЗ Патриот требует меньшего усилия, чтобы не повредить ролики.

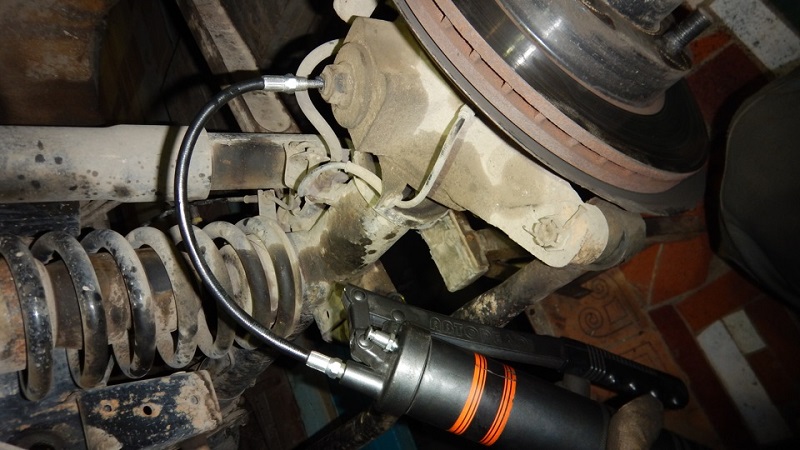

  • После регулировки обязательно проводится смазка узла по каналам с помощью шприца или другого специализированного агрегата. Движение поворотного кулака не должно быть с большим усилием и заеданиями.



regulirovka_shkvorney_uaz_patriot-4



  • Сборка проводится в обратном порядке.



Отдельно стоит отметить несколько важных моментов:



  • Подборка шкворней УАЗ Патриот выполняется точно по году модификации, т.к. они отличаются конструктивно.
  • Регулировка только нижних шкворней актуальна только при малом люфте, т.к. к ним удобней «добраться».



  • Верхние шкворни обязательно протягиваются при обнаружении больших люфтов, т.к. именно они получают максимальную весовую нагрузку, за счет чего больше вырабатываются, а центр расположения поворотного кулака смещается.



  • Профессиональная регулировка подразумевает равномерную протяжку и верхних, и нижних шкворней с проведением замеров оси смещения, что и восстанавливает центровку в пределах погрешности до 0,2 мм.



  • В случаях обнаружения повышенного люфта в узле и попытке протяжки шкворней с результатом даже частичной блокировки поворотного кулака в любом положении рекомендуется без отлагательств провести замену деталей шкворневого узла, т.к. это свидетельствует о недопустимой выработке или даже поломке деталей.
