Полка-органайзер в багажный отсек автомобиля УАЗ Патриот



(Паспорт изделия и инструкция по сборке)



Полка-органайзер необходима для хранения вещей и выравнивания «порога», образующегося при складывании задних сидений в автомобиле УАЗ Патриот. Изделие транспортируются в разобранном виде для уменьшения габаритов. В инструкции приведен подробный процесс сборки изделия для автомобиля УАЗ Патриот с обновленным багажным отделением начиная с 2016 года выпуска. Органайзеры для автомобилей УАЗ Патриот второго поколения (2014-2016 года выпуска) имеют идентичную конструкцию и различаются лишь формой крышек, поэтому данная инструкция подходит и для этих моделей органайзеров.



Комплектация изделия:



  • Стенка боковая 2 шт
  • Стенка задняя 1 шт
  • Профиль соединительный длинный 4 шт
  • Профиль соединительный средний 2 шт
  • Профиль соединительный короткий 1 шт
  • Краб-система по типу Х 1 шт
  • Краб-система по типу Т 2 шт
  • Крышки верхние 4 шт
  • Крышка передняя (борт) 1 шт
  • Боковина 2 шт
  • Газовые лифты 4 шт
  • Комплект крепежа 1 шт
  • Плавающие перегородки 2 шт

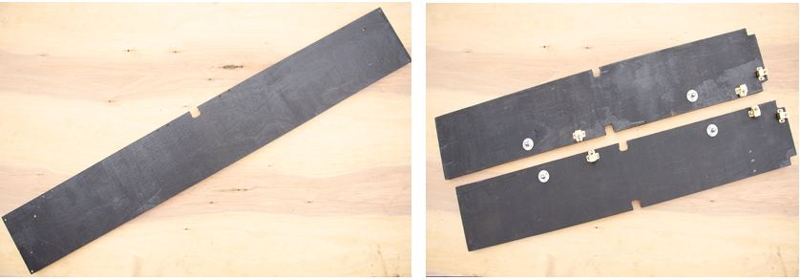

  1. Из комплекта поставки берем заднюю стенку и 2 боковые.



instruktsia-ustanovka-organaizera-21_1

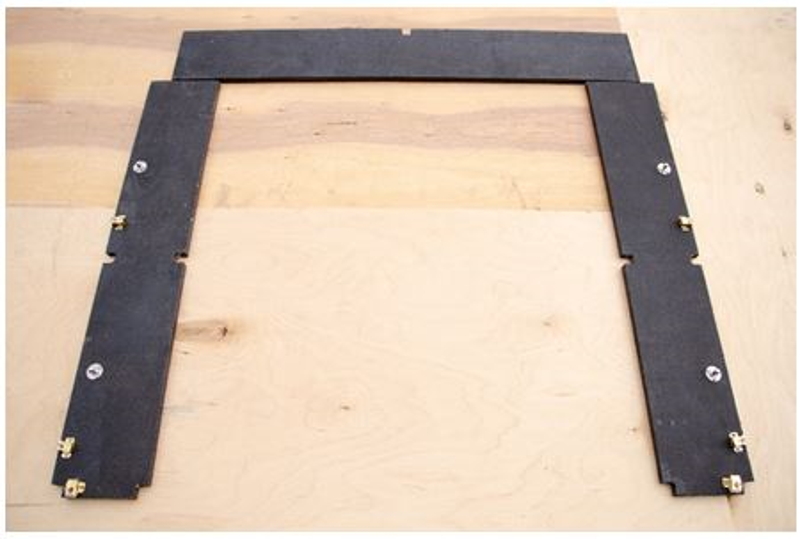

Все 3 стенки из фанеры нужно соединить в форме буквы П.



instruktsia-ustanovka-organaizera-22



Для этого используем 4 шурупные стяжки из комплекта крепежа. Стяжки вставляем в заранее подготовленные отверстия на задней стенке под небольшим углом к центру, как показано ниже (для более прочного соединения)

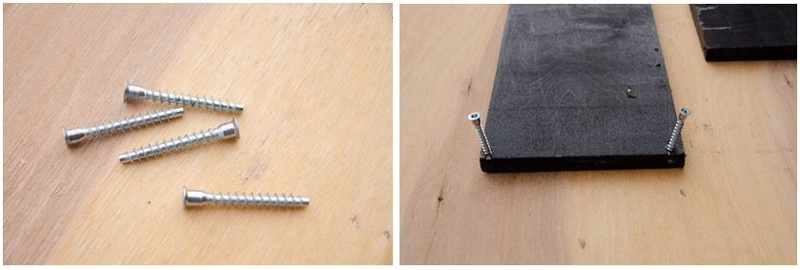

instruktsia-ustanovka-organaizera-23

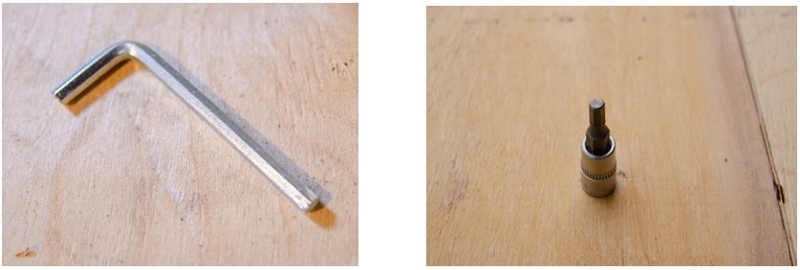

Используем шестигранный ключ из комплекта крепежа либо шуруповерт с насадкой HEX-4.



instruktsia-ustanovka-organaizera-24

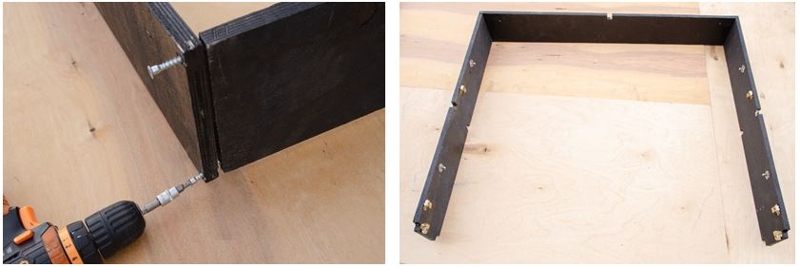

Закручиваем стяжки в заранее подготовленные отверстия. В итоге получится П-образная конструкция как на фото ниже:



instruktsia-ustanovka-organaizera-25



Важно! Не прилагать чрезмерных усилий при монтаже стяжек!

Рекомендуется на торцы и отверстия под стяжки нанести клей по дереву.

Приступаем к закреплению профиля. В комплекте поставки имеется 7 отрезков профилей с подготовленными отверстиями: 4 длинных (2 из них с крепежными отверстиями и  маленькими отверстиями под петли, 2 только с крепежными отверстиями) , 2 средних и 1 короткий.

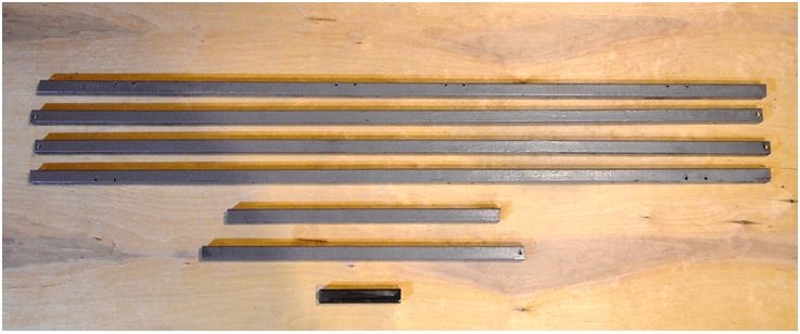

 instruktsia-ustanovka-organaizera-26

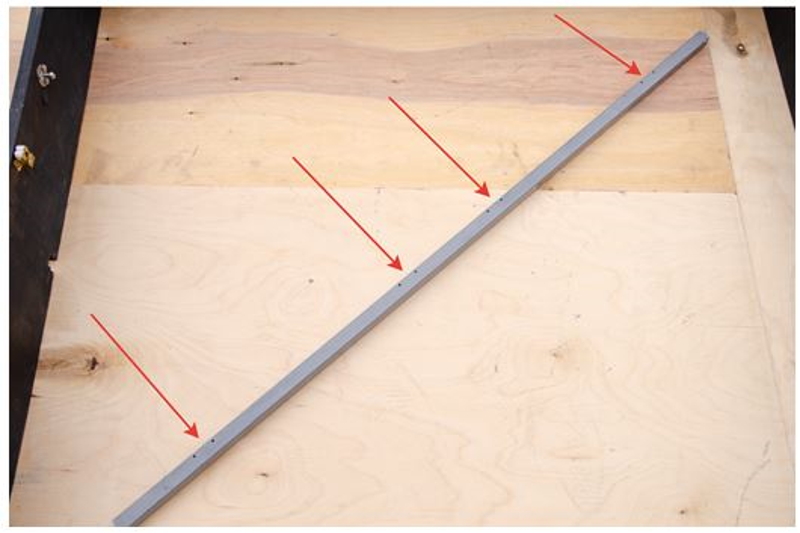

  1. Берем длинный профиль с 8-ю маленькими отверстиями под петли, как на фото ниже:



instruktsia-ustanovka-organaizera-27

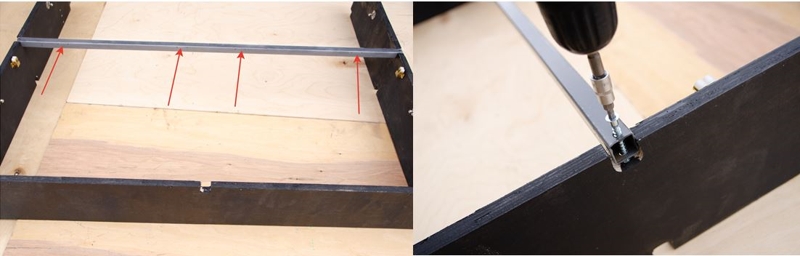

Устанавливаем профиль в пазы по центру органайзера таким образом, чтобы отверстия под петли смотрели на заднюю стенку и были расположены максимально высоко от дна органайзера, как на фото ниже:



instruktsia-ustanovka-organaizera-28



Крепим профиль в пазах при помощи стяжек в заранее подготовленные отверстия.



Важно! Не прилагать чрезмерных усилий при монтаже стяжек!

Рекомендуется на плоскость соприкосновения профиля и паза, а также отверстия под стяжки нанести клей по дереву.

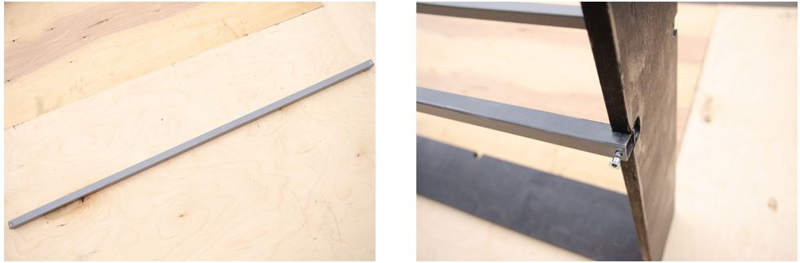

  1. Берем длинный профиль без маленьких отверстий для крепления петель из комплекта поставки. Переворачиваем органайзер и крепим аналогичным образом с помощью стяжек.



instruktsia-ustanovka-organaizera-29



  1. Берем длинный профиль без отверстий под петли из комплекта поставки.

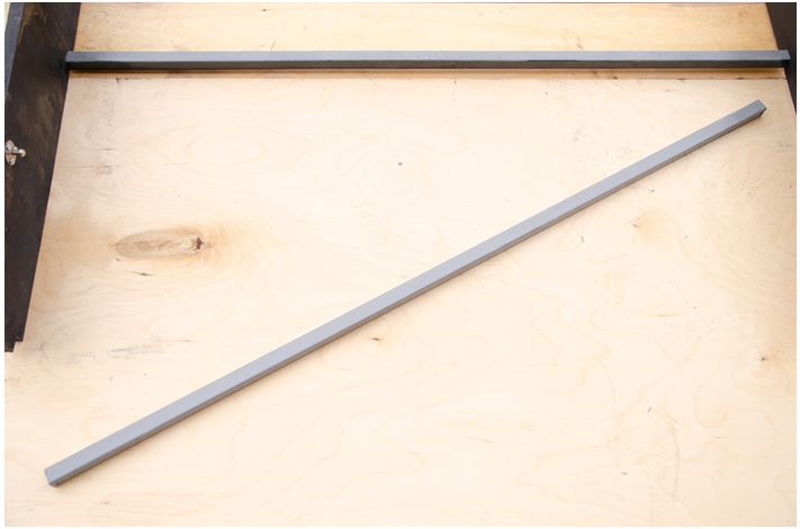

instruktsia-ustanovka-organaizera-30

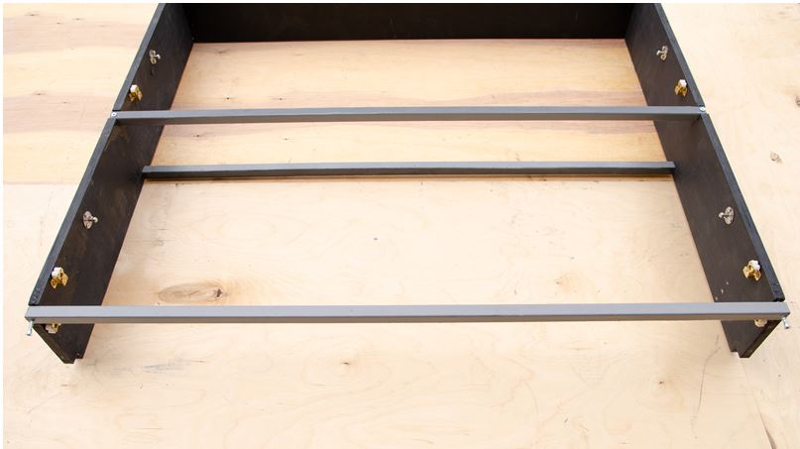

Аналогичным способом с помощью стяжек закрепляем профиль в передних верхних пазах органайзера.



instruktsia-ustanovka-organaizera-31



Важно! Не прилагать чрезмерных усилий при монтаже стяжек!

Рекомендуется на плоскость соприкосновения профиля и паза, а также отверстия под стяжки нанести клей по дереву.

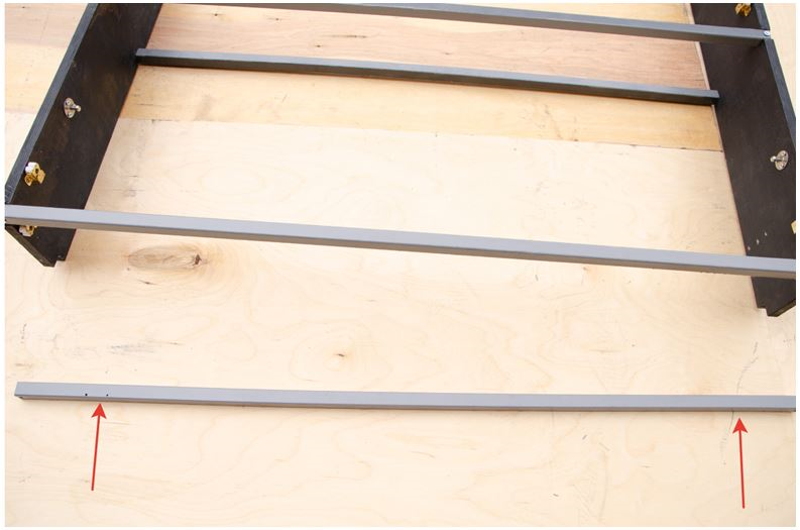

  1. Берем длинный профиль из комплекта поставки с 4-ми отверстиями под петли.



instruktsia-ustanovka-organaizera-32



Переворачиваем органайзер и крепим аналогичным образом с помощью стяжек в передние нижние пазы. При этом 4 отверстия под петли должны смотреть вниз, и находиться максимально близко к переднему торцу органайзера как на фото ниже:

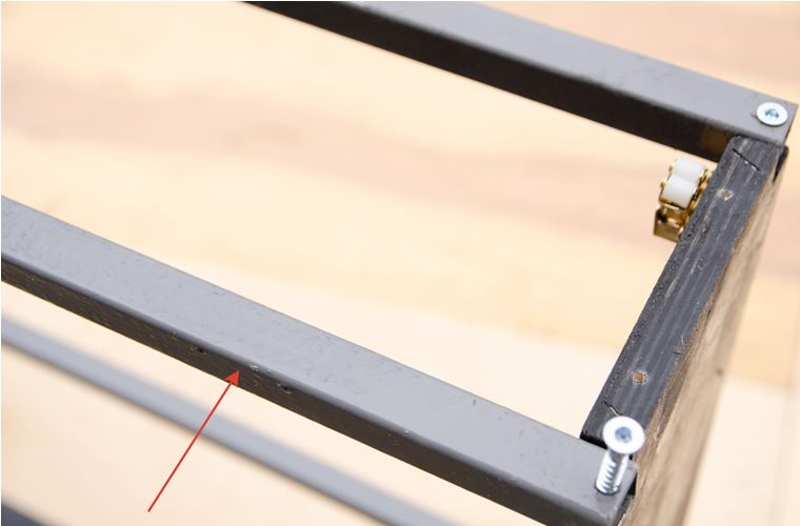

instruktsia-ustanovka-organaizera-33

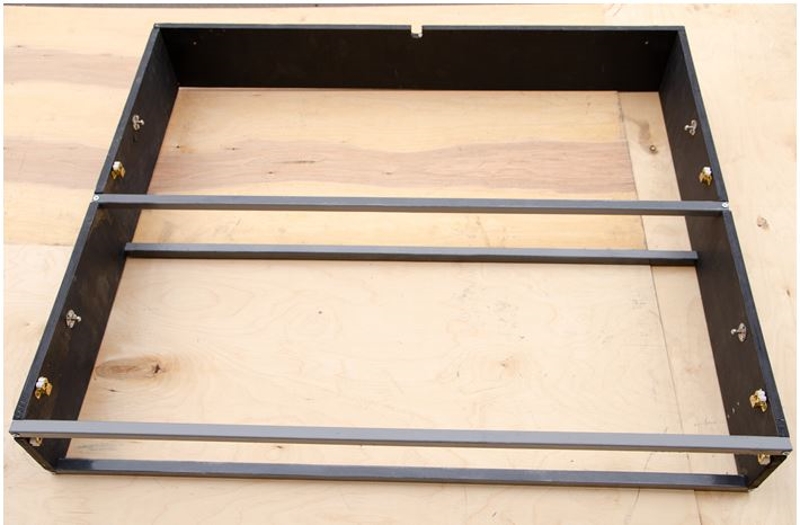

В итоге получаем такую конструкцию



instruktsia-ustanovka-organaizera-34

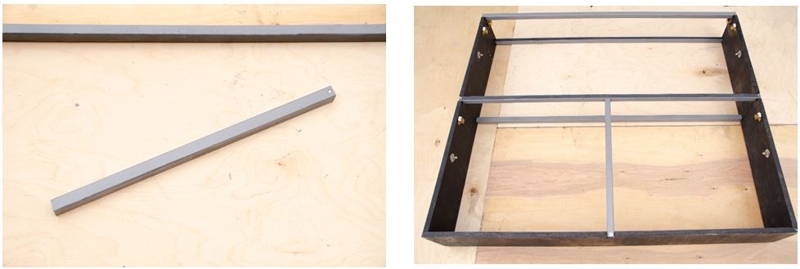

  1. Берем средний профиль с крепежным отверстием из комплекта поставки



instruktsia-ustanovka-organaizera-35



И крепим его в паз на задней стенке органайзера (на данном этапе этот паз останется как раз последним) аналогично с помощью одной стяжки.



Важно! Не прилагать чрезмерных усилий при монтаже стяжек!

Рекомендуется на плоскость соприкосновения профиля и паза, а также отверстия под стяжки нанести клей по дереву.

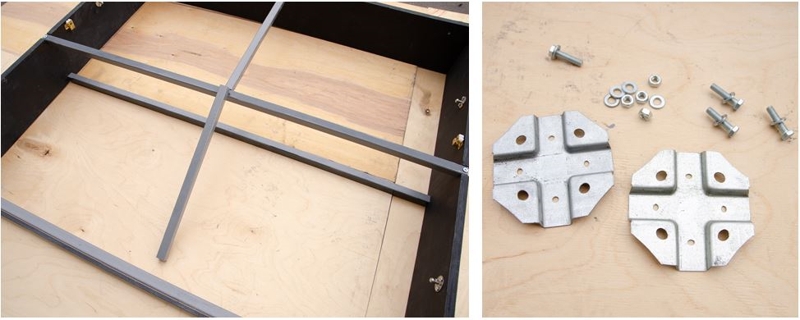

  1. Берем второй средний профиль без отверстий из комплекта поставки, а из комплекта крепежа берем Х-крабы и крепеж к ним (4 болта, 4 гайки, 8 шайб)



instruktsia-ustanovka-organaizera-36

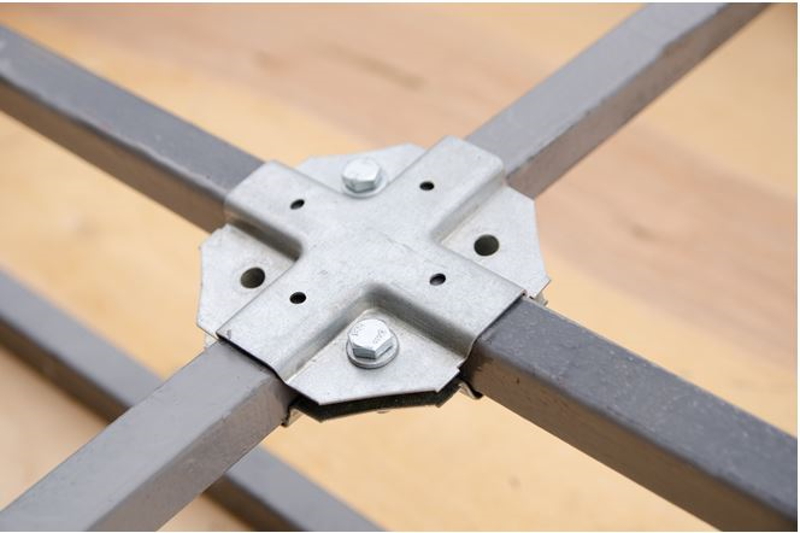

Соединяем 4 профиля посередине органайзера как на фото ниже. Сначала позиционируем и затягиваем болты от руки.



instruktsia-ustanovka-organaizera-37

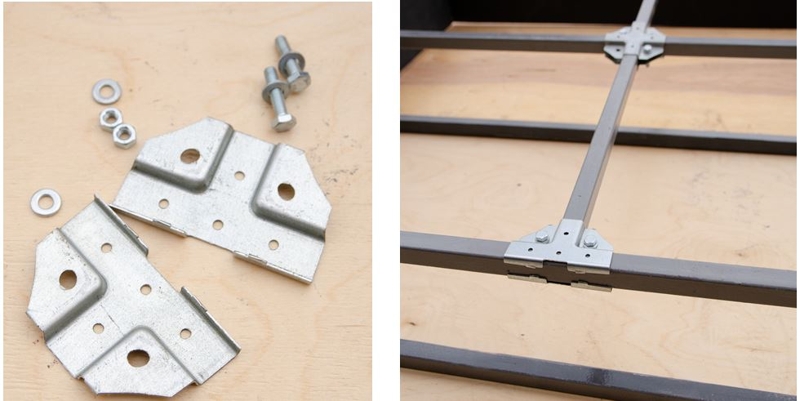

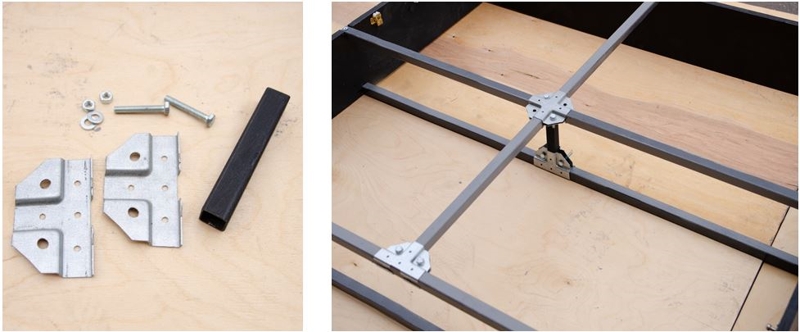

Берем Т-крабы и крепеж к ним (2 болта, 2 гайки, 4 шайбы). Закрепляем профиль с другого конца как показано на фото ниже:



instruktsia-ustanovka-organaizera-38

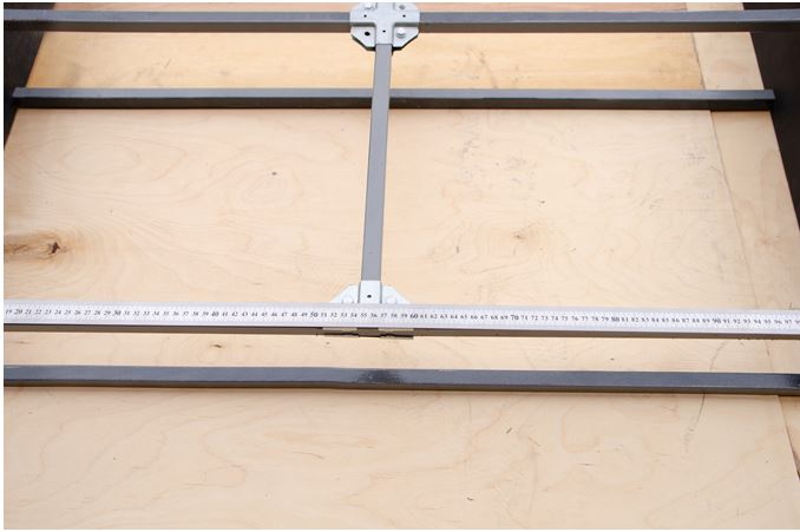

Выравниваем профили, которые закрепили крабами, друг относительно друга и окончательно затягиваем все болты.



instruktsia-ustanovka-organaizera-39



  1. Берем самый короткий профиль и Т-крабы с крепежом (2 болта, 2 гайки, 4 шайбы). Закрепляем профиль с помощью краба на самом нижнем профиле ровно под Х-крабом и затягиваем болты.



instruktsia-ustanovka-organaizera-40



Каркас собран, приступаем к установке крышек и кронштейнов крепления к кузову.

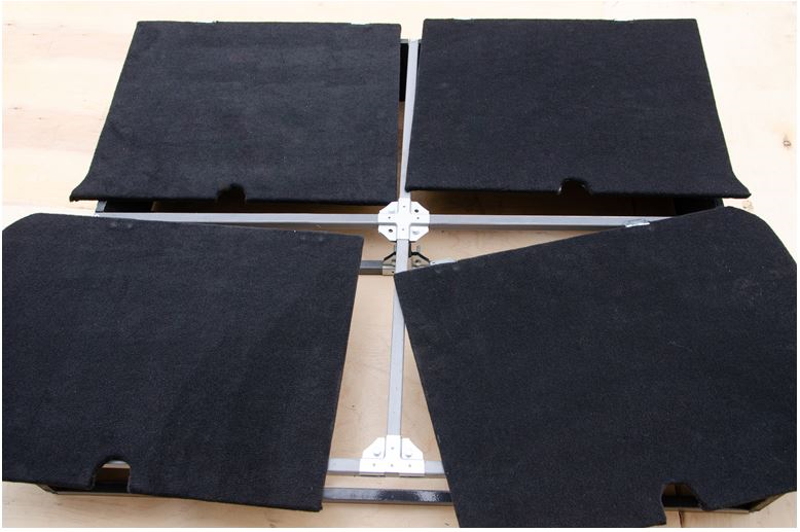

  1. Берем 4 верхние крышки и распределяем их как на фото ниже:



instruktsia-ustanovka-organaizera-41

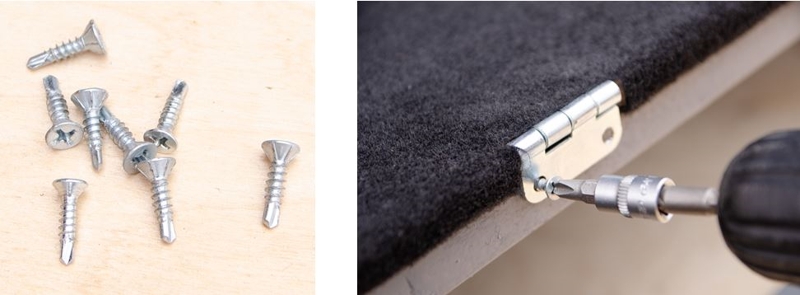

Установку рекомендуем начать с передних больших крышек. Они крепятся саморезами по металлу к центральному профилю в подготовленные 8 отверстий. Для этого используем крестовую отвертку или соответствующую насадку на шуруповерт. Таким образом закрепляем 2 передние крышки.



instruktsia-ustanovka-organaizera-42



Рекомендуем сначала наживить все саморезы и только потом закручивать до упора. Допускается саморез вкручивать под углом.

Важно! Не прилагать чрезмерных усилий к полностью закрученному саморезу, т.к. можно сорвать резьбу и испортить крепежное отверстие. Саморез должен быть вкручен плотно, до упора.

Так выглядит закрепленная передняя крышка (самая большая по размеру):



instruktsia-ustanovka-organaizera-43

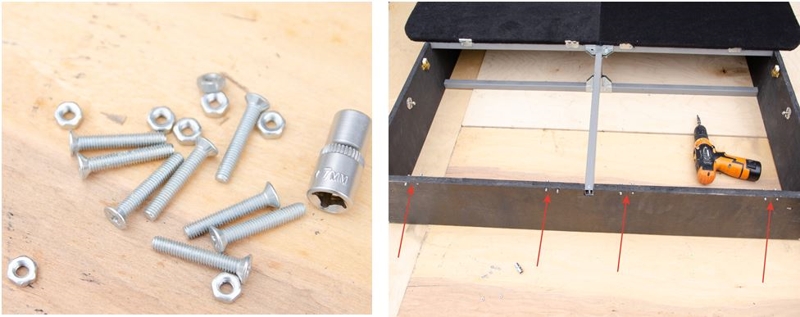

Для закрепления задних крышек необходимо из комплекта креплений взять 8 винтов М4 и 8 гаек к ним. Задние крышки крепятся к длинной деревянной стенке. Вставляем винты в 8 подготовленных отверстий шляпками внутрь органайзера. Гайки закручиваются головкой или ключом на 7мм.



instruktsia-ustanovka-organaizera-44



Рекомендуем винты вставлять не полностью для облегчения надевания петель

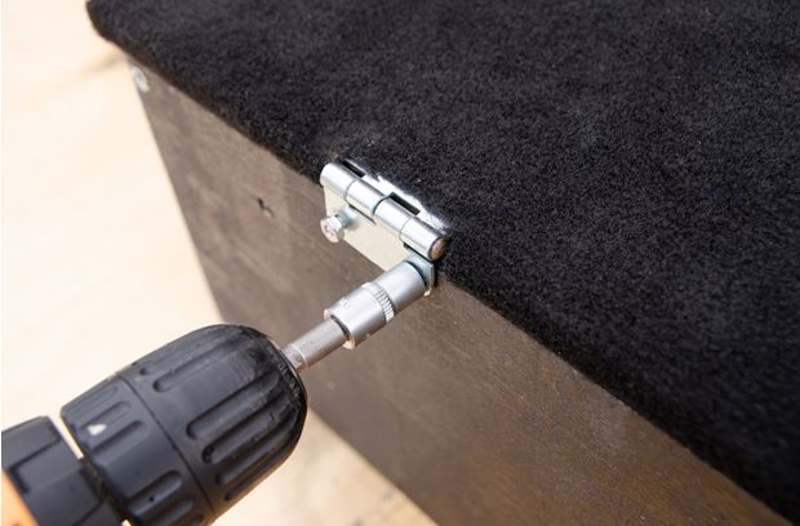

Берем задние стенки и петли надеваем на винты. Сразу же наживляем гайками. После этого гайки затягиваем.



instruktsia-ustanovka-organaizera-45

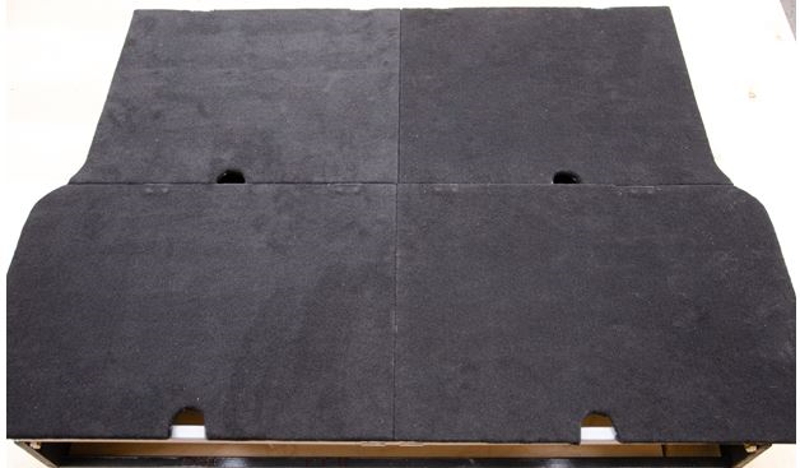

Крышки установлены:



instruktsia-ustanovka-organaizera-46

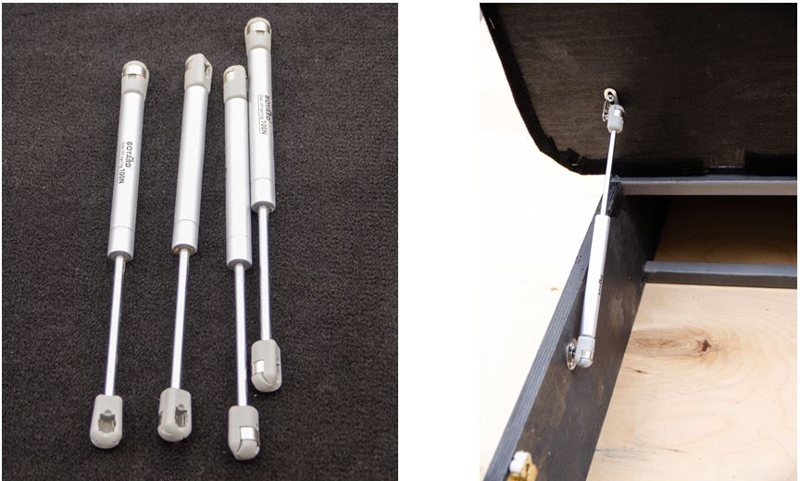

  1. Теперь необходимо закрепить на все крышки газовые лифты. Для этого берем 4 лифта из комплекта крепежа и закрепляем их на кронштейнах дверцы и стенки. Для закрепления, необходимо взять лифт, поднести к шарниру кронштейна и надавить на него, он защелкнется. Лифт необходимо ставить резервуаром вниз, как на фото ниже:



instruktsia-ustanovka-organaizera-47_1

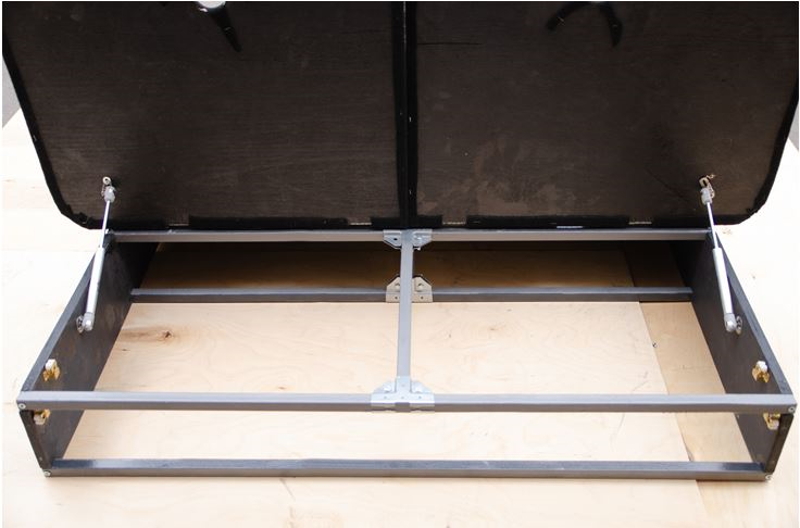

Таким образом устанавливаем все 4 лифта



instruktsia-ustanovka-organaizera-48

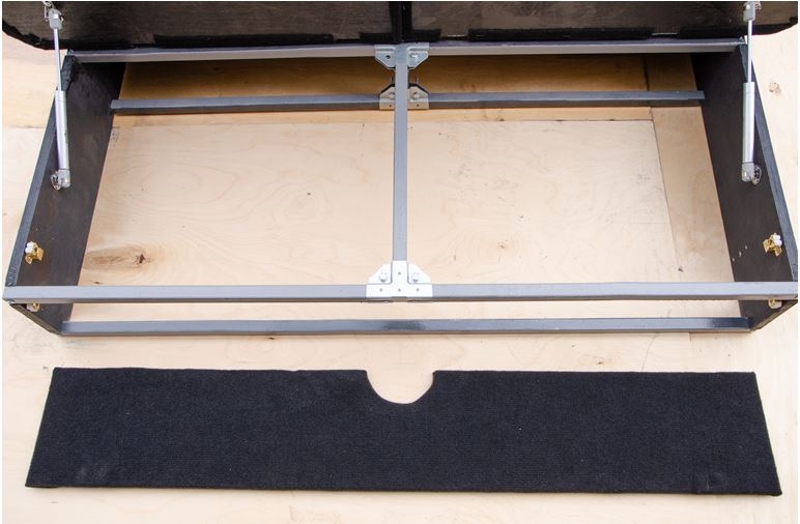

  1. Переходим к установке переднего откидывающегося борта. Берем его из комплекта поставки и 4 самореза по металлу из комплекта крепежа. Данный борт крепится к нижнему профилю посредством 2-х петель в заранее подготовленные отверстия



instruktsia-ustanovka-organaizera-49

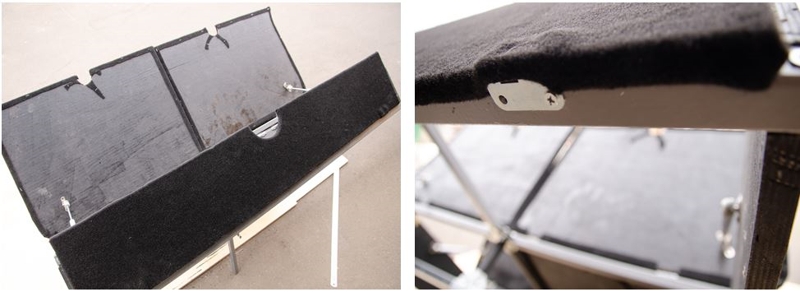

Для установки переворачиваем органайзер и позиционируем борт, наживляя его саморезами.



instruktsia-ustanovka-organaizera-50

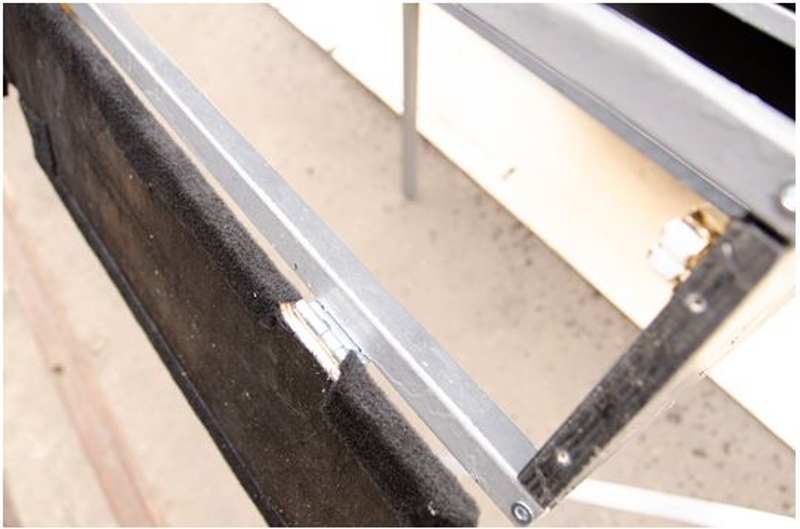

Таким образом борт крепится на нижний профиль:



 instruktsia-ustanovka-organaizera-51

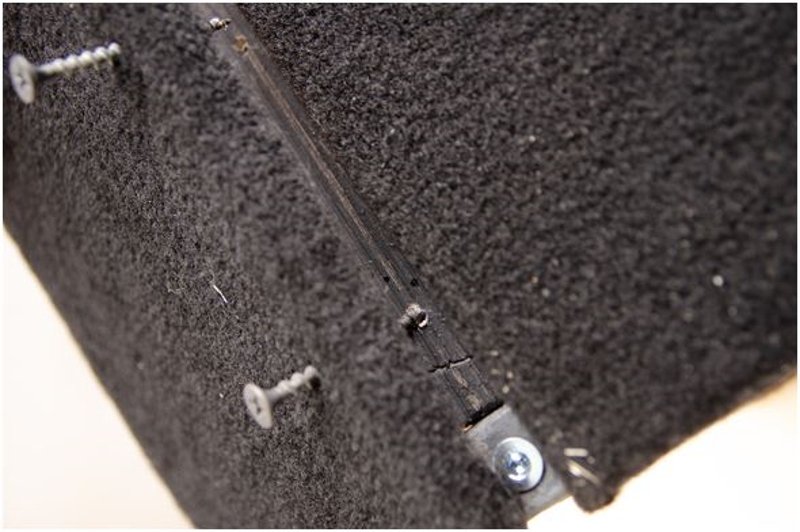

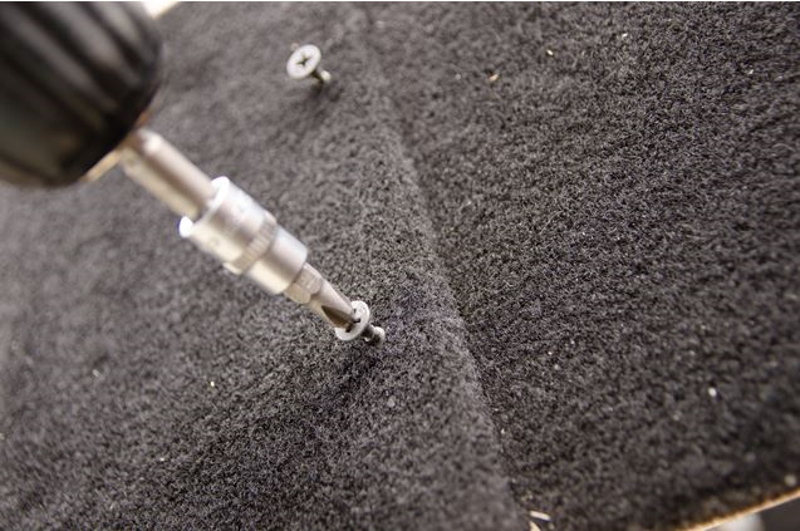

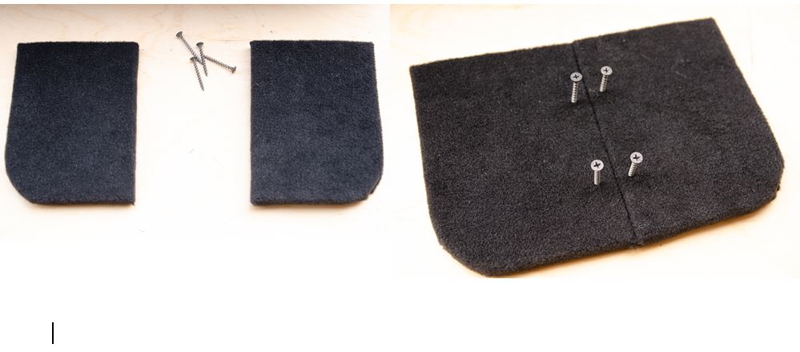

  1. Переходим к установке боковин. Берем их из комплекта поставки, а также 4 черных самореза по дереву из комплекта крепежа. В боковинах уже просверлены отверстия под саморезы, но заклеены ковролином. Поэтому, нужно их найти по фото ниже и вкрутить.



instruktsia-ustanovka-organaizera-52

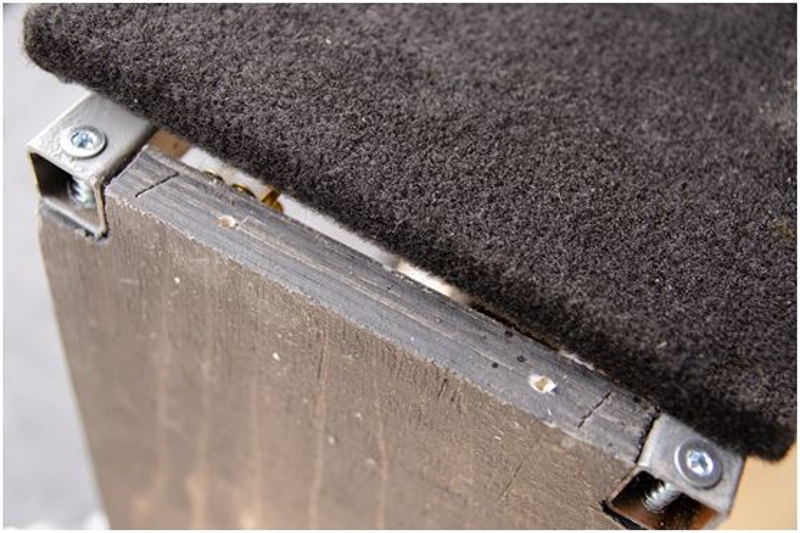

Боковины вкручиваются в торцы боковых стенок в заранее подготовленные отверстия. Они располагаются слева и справа от откидного борта.



instruktsia-ustanovka-organaizera-53



instruktsia-ustanovka-organaizera-54



instruktsia-ustanovka-organaizera-55





  1. Органайзер полностью собран! Далее необходимо прикрепить ответные части защелок и при необходимости их отрегулировать. Установка защелок по желанию. Мы стараемся делать органайзеры, чтобы крышки закрывались плотно и при этом они поддерживаются газовыми лифтами. Но мы навешиваем защелки для того, чтобы при необходимости Вы могли ими воспользоваться.

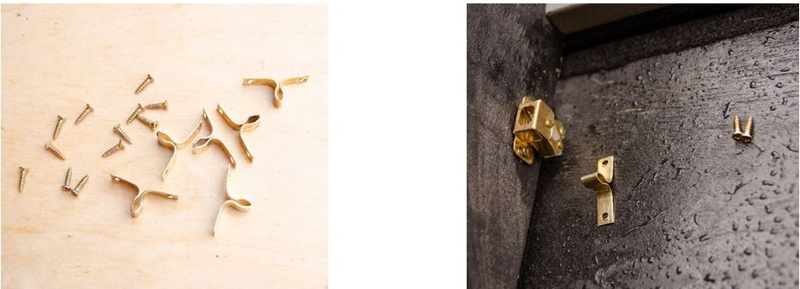

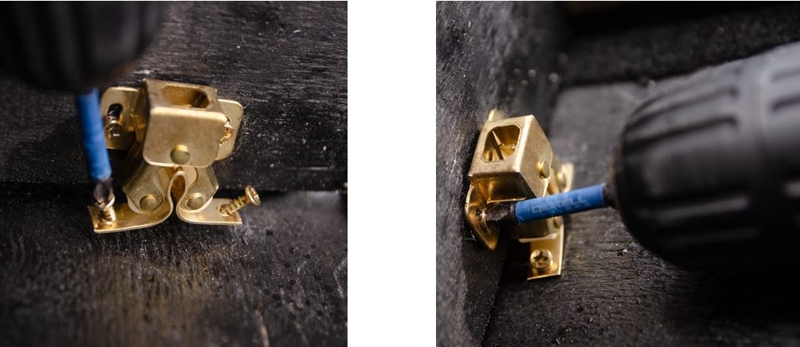

Берем 6 ответных частей защелок из комплекта крепежа и 12 саморезов к ним. Переворачиваем органайзер крышками вниз. Зацепляем ответную часть в защелке и крепим ее 2-мя саморезами к крышке.

При необходимости, регулируем высоту установки защелки. Окончательно затягиваем саморезы на самой защелке.



 instruktsia-ustanovka-organaizera-56



 instruktsia-ustanovka-organaizera-57

Данную операцию производим со всеми 6-ю защелками на органайзере.

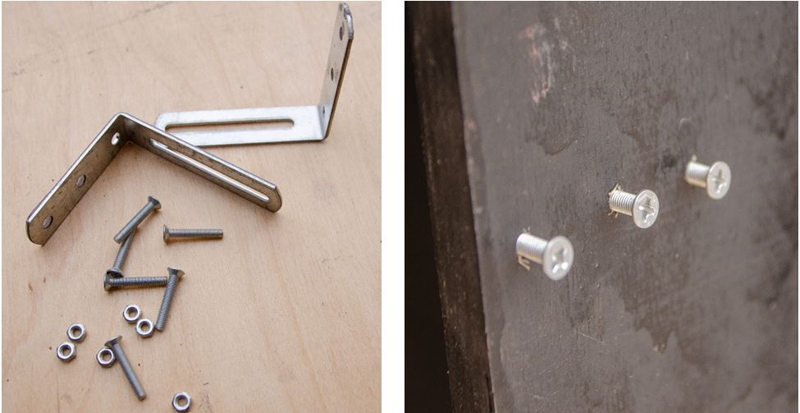

  1. Приступаем к установке передних кронштейнов крепления в автомобиль. Для этого берем из комплекта крепежа 2 кронштейна, 6 винтов М4 и 6 гаек. Вставляем по 3 винта в левую и правую стенки органайзера в заранее подготовленные отверстия шляпками наружу органайзера



instruktsia-ustanovka-organaizera-58

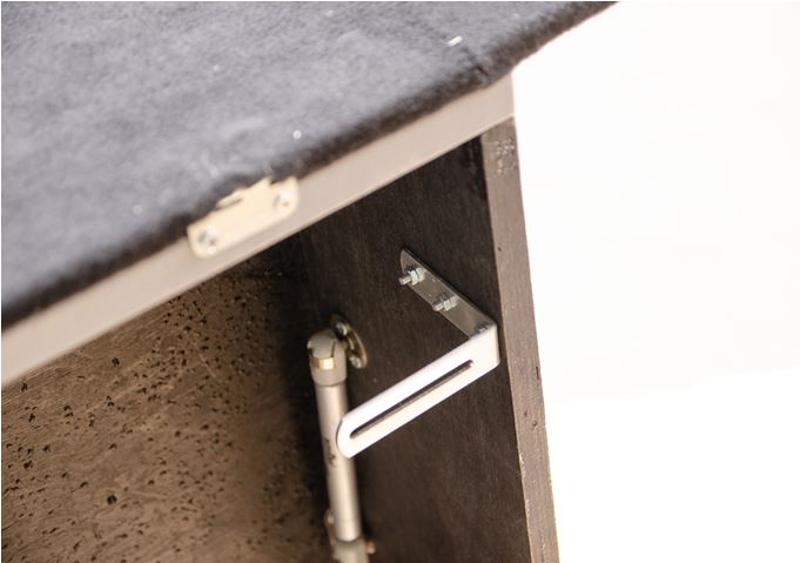

Кронштейн закрепляем с внутренней стороны стенок и затягиваем гайки.



instruktsia-ustanovka-organaizera-59

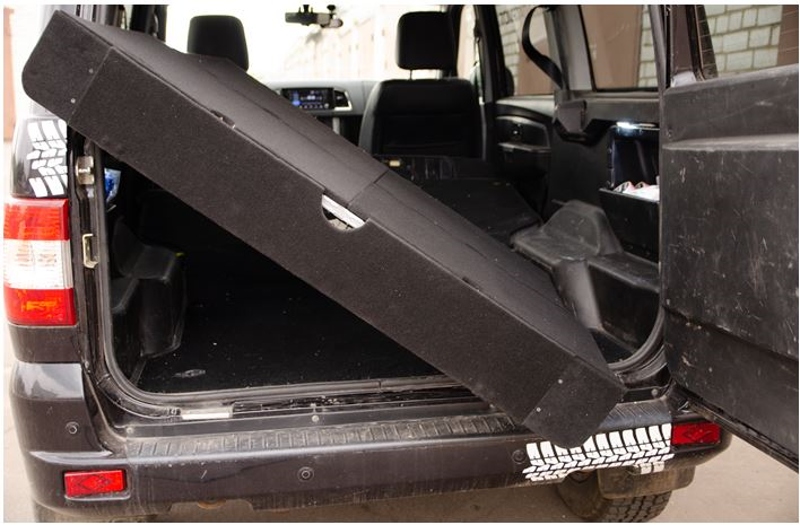

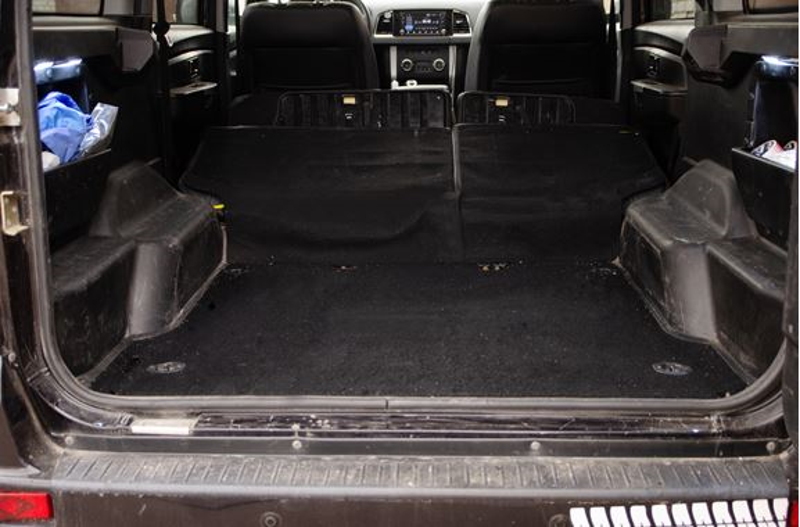

  1. Подготавливаем багажник автомобиля: убираем посторонние предметы и складываем задние сиденья. Органайзер рекомендуем заносить в багажный отсек под углом. Устанавливаем органайзер на пол багажного отделения и крепим в 4-х местах



instruktsia-ustanovka-organaizera-60



instruktsia-ustanovka-organaizera-61

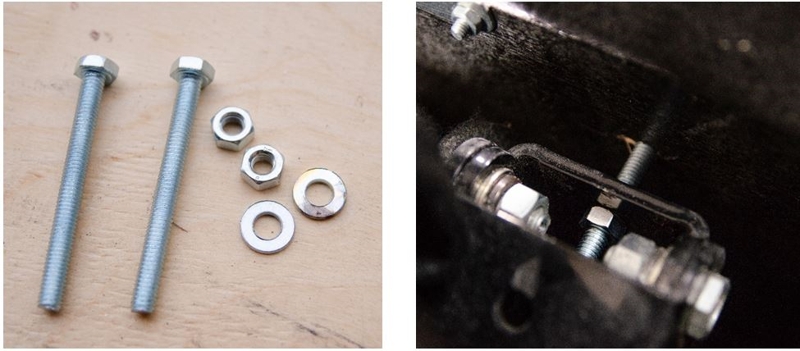

Берем 2 самых длинных болта М6 из комплекта крепежа, 2 гайки и 2 шайбы. Вставляем болты в отверстия на задней стенке органайзера и закрепляем его в отверстии кронштейна сидений. Пока не затягиваем.



instruktsia-ustanovka-organaizera-62

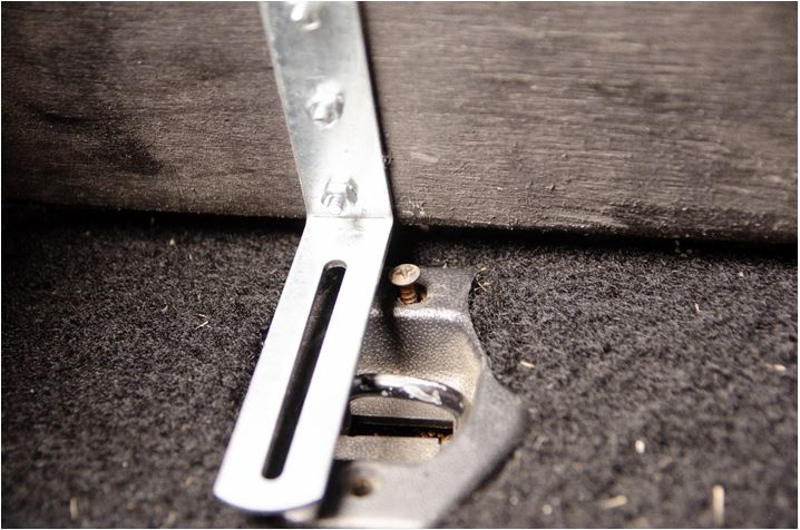

Откручиваем штатные саморезы крепления пластиковой накладки петли в багажном отсеке. Позиционируем органайзер и крепим его штатными саморезами к полу багажника через кронштейны. После этого окончательно закручиваем весь крепеж.



instruktsia-ustanovka-organaizera-63



Установка органайзера-спальника завершена! Желаем приятной эксплуатации.

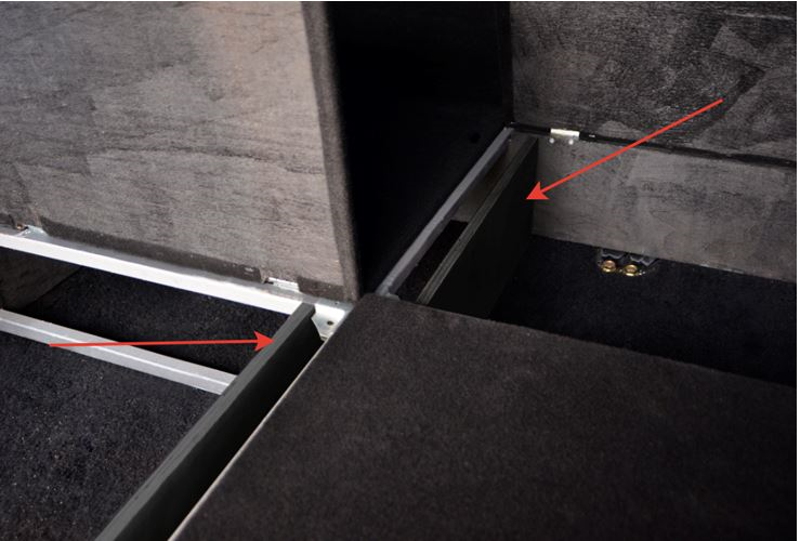

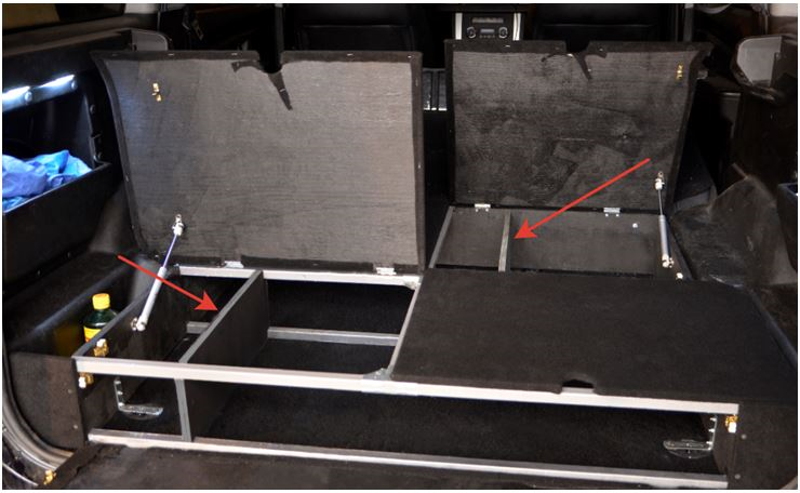

  1. Мы комплектуем органайзеры 2-мя перегородками. Они устанавливаются по желанию в любую часть органайзера. Рекомендуем перегородки устанавливать в самый последний момент, заранее продумав расположение Вашего груза. Перегородки устанавливаются без крепежа, в распор между профилями (передняя перегородка) и между профилями и задней стенкой (задняя перегородка). При необходимости их можно закрепить при помощи клея или саморезами. Примеры расположения перегородок:



instruktsia-ustanovka-organaizera-64



instruktsia-ustanovka-organaizera-65





  1. После установки оганайзера рекомендуем установить светодиодную подсветку по периметру.
